垂直サンドイッチバスウェイ

製品の位置付け: 垂直配電シナリオに合わせた効率的な電力伝送ソリューション

Qingdao Fenghua Electric 垂直サンドイッチ母線は、高層ビルの配電シャフトや産業プラントの垂直送電などのシナリオ向けに細心の注意を払って作られた大電流配電ソリューションです。 「サンドイッチ」コンパクトスタッキング構造と垂直設置に最適化された設計を統合することにより、この製品はスペース利用、電力伝送効率、安全性、安定性において複数のブレークスルーを達成し、現代の建築および産業環境における垂直配電の主要な選択肢としての地位を確立しています。

技術的パラメータ

コアテクノロジー: 垂直環境におけるパフォーマンスのブレークスルー

1. カスタマイズされた「サンドイッチ」スタッキング構造：縦スペースに適応したコンパクトなデザイン

三相導体を隙間なく隙間なく積層した「サンドイッチ」構造を採用しています。導体は高性能誘電体材料を使用して相互に直接絶縁されているため、相間の空隙が完全に排除されます。特に垂直設置シナリオ向けに最適化され、導体の配置とエンクロージャ構造が改良され、従来のバスウェイ システムと比較して全体の体積が 30% 以上削減されました。この設計により、配電シャフトの限られたスペース内に完璧にフィットし、限られた垂直チャネル内で最大の通電容量を実現できます^。

2. 高純度銅導体：垂直電力伝送の効率を確保

導体材料には純度99.95%以上のT2グレード電解銅を採用。 20℃における抵抗率は0.01777Ω・mm²/mと低く、導電率は98%を超えます。垂直送電シナリオでは、この低抵抗特性により長距離にわたる電圧降下が効果的に最小限に抑えられ、高層ビルの各フロアにわたって安定した供給電圧が確保されます。導体表面はオプションで錫メッキまたは銀メッキで処理して耐食性を高めることができ、湿気の多い配電シャフト環境内であっても低い接触抵抗が長期にわたって維持されるため、潜在的な過熱の危険が排除されます。

3. 統合垂直放熱システム: 長距離にわたる温度上昇の課題を解決

縦置き設置時に上方に熱がこもりやすい問題を解決するため、「導体 – 絶縁層 – 金属筐体」の3段階の縦型放熱経路を採用しています。エンクロージャはアルミニウム - マグネシウム合金の押出成形で製造されており、その表面には縦方向の放熱フィンが組み込まれています。標準のスチール製筐体と比較して、この設計により放熱表面積が 35% 増加し、熱伝導効率が 5 倍向上します。周囲温度40℃において接続端子の温度上昇が60K以下、金属ケースの温度上昇が30K以下と業界標準を大幅に下回っており、長距離垂直送電でも安定した動作を実現します。

4.「煙突効果」に対する安全設計：強固な垂直防火壁の構築

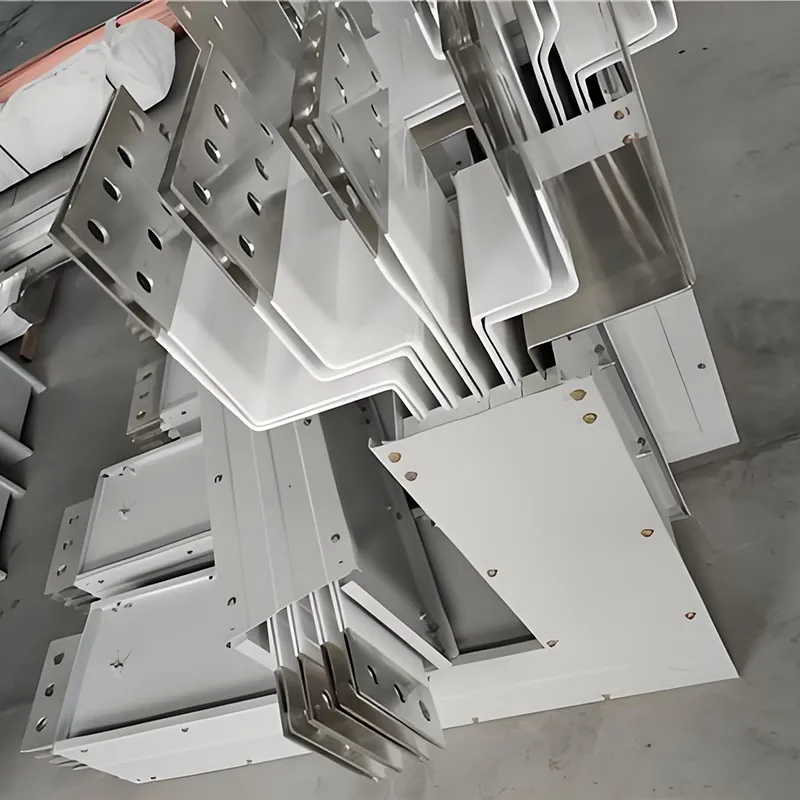

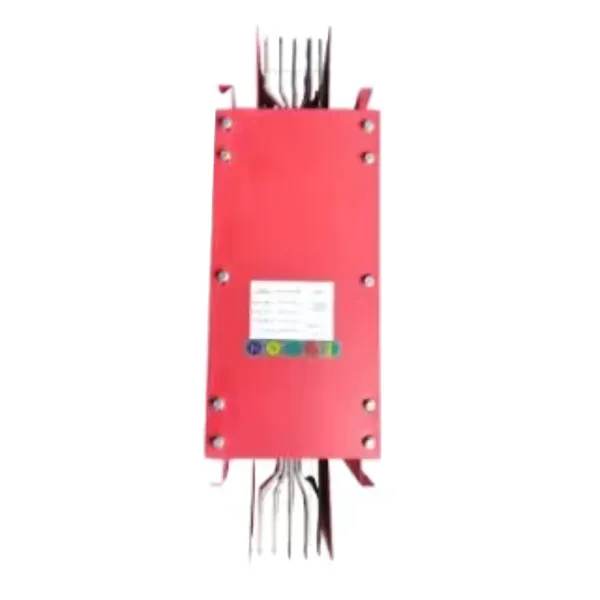

「サンドイッチ」ギャップレス構造により、連続した空気チャネルが完全に排除されます。火災が発生した場合、熱風がバスウェイシステムを通って上方に急速に広がるのを防ぎます。これにより、「煙突効果」を発生源から効果的に根絶し、権威ある国家消防機関によるテストに合格しました。さらに、耐火性バージョンもオプションとして利用可能です。マイカテープとセラミック化シリコンゴムの複合絶縁層を利用したこのバージョンは、960℃の極端な温度でも180分以上電力供給を維持できるため、高層ビルの防火回路に対する厳しい要件を満たします。

垂直設置専用の機能

1. モジュラー垂直接続システム

このシステムは工場で組み立てられた標準ユニットを備えており、現場での接続にはトルク制御された両端ボルトと皿バネを使用します。この設計により、±4mm の設置公差調整が可能になり、垂直設置に固有の精度の偏差に効果的に対応できます。セグメントあたりのインストール時間は 10 分以下です。従来のケーブル配線と比較して、施工効率が60％以上向上します。

2. 階層型プラグイン設計: フロア固有の電力ニーズに柔軟に対応

タップオフコンセントは、バスバー幹線に沿った任意の垂直位置で開くことができます。タップオフ ユニットはホットプラグ (通電状態での挿入と取り外し) をサポートし、「接地が先、接地が最後」の接続シーケンスを確保して、アーク放電のリスクを完全に排除します。各フロアは、バスバーセグメント全体を再配線することなく、特定の電力要件に基づいてタップオフユニットを柔軟に構成でき、高層ビルに特有のフロアレイアウトの調整や容量拡張のニーズに完全に対応します。

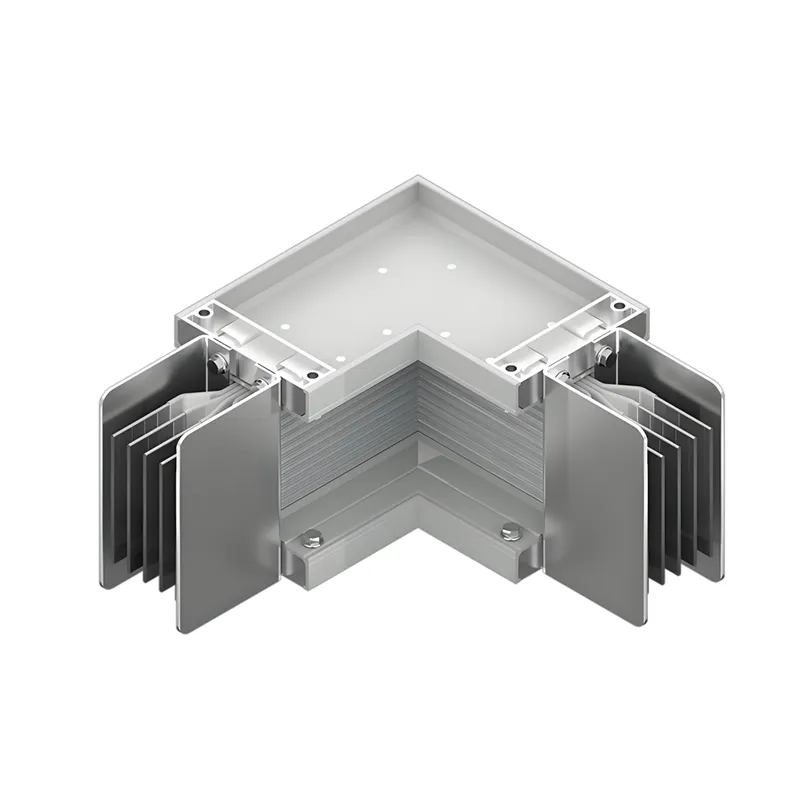

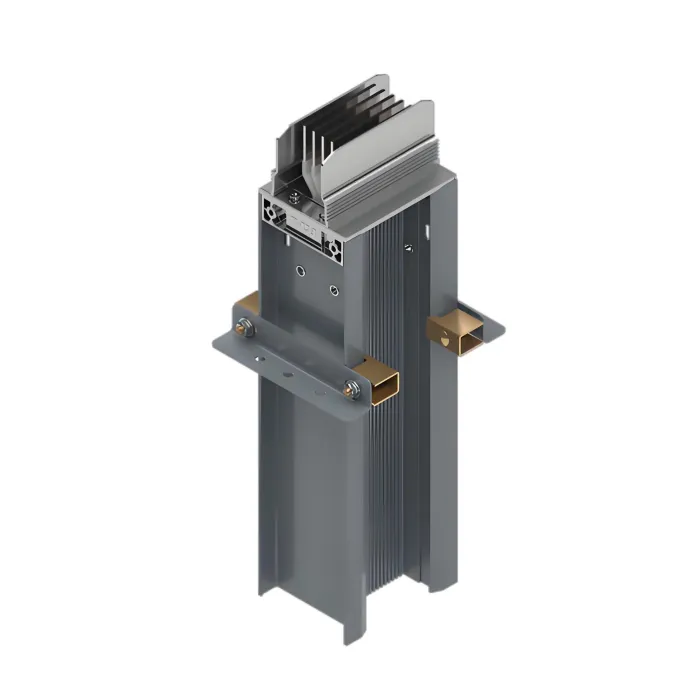

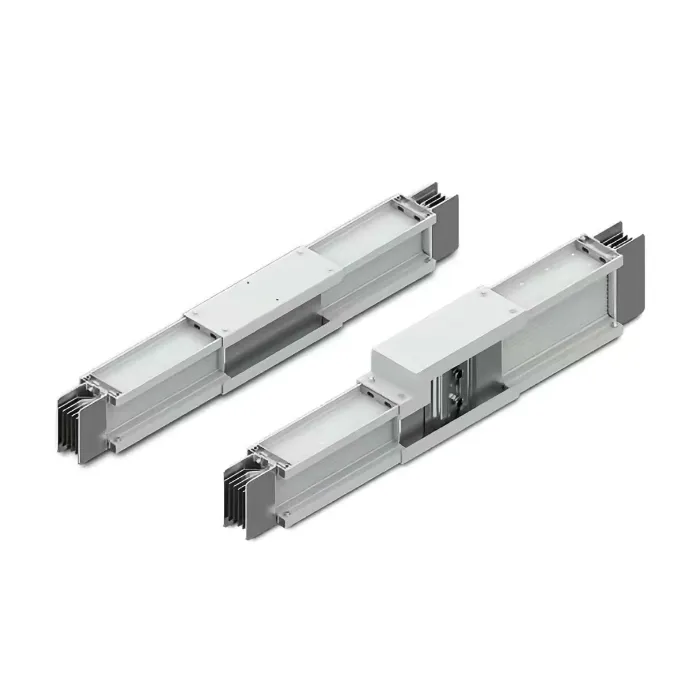

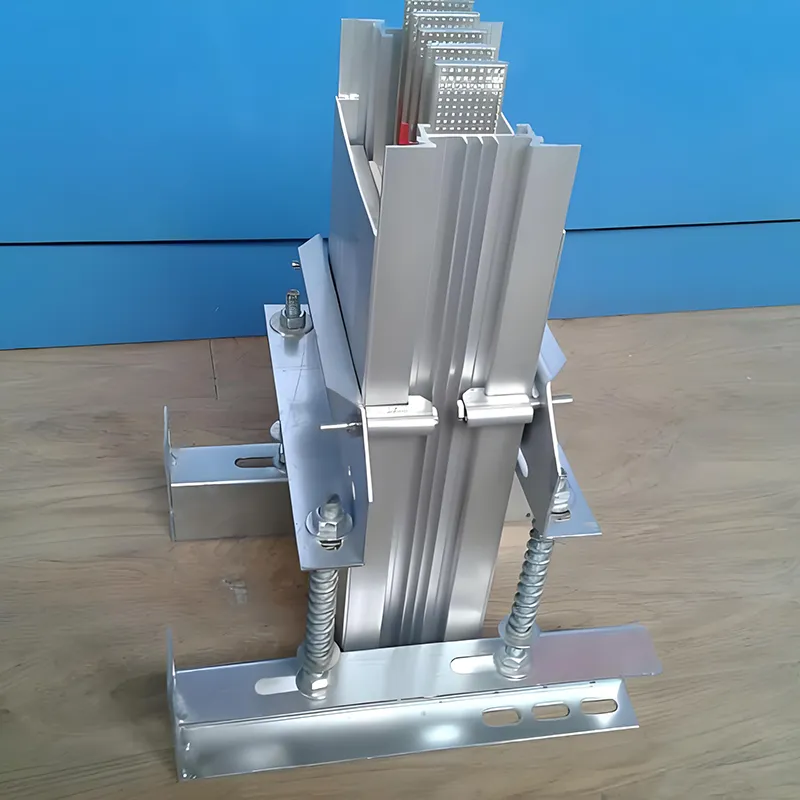

3. 落下防止と耐震補強

垂直設置シナリオ向けに特別に設計されたこのシステムには、マグニチュード 8 の地震の衝撃に耐えることができる専用の落下防止ブラケットと耐震補強コンポーネントが装備されており、それによって極端な動作条件下でもバスバー幹線の構造的安定性が確保されます。ブラケットの間隔は、床の高さの要件に応じて柔軟に調整できます。直線セクションでは ≤3m、コーナーセクションでは ≤1.5m です。

アプリケーションシナリオ

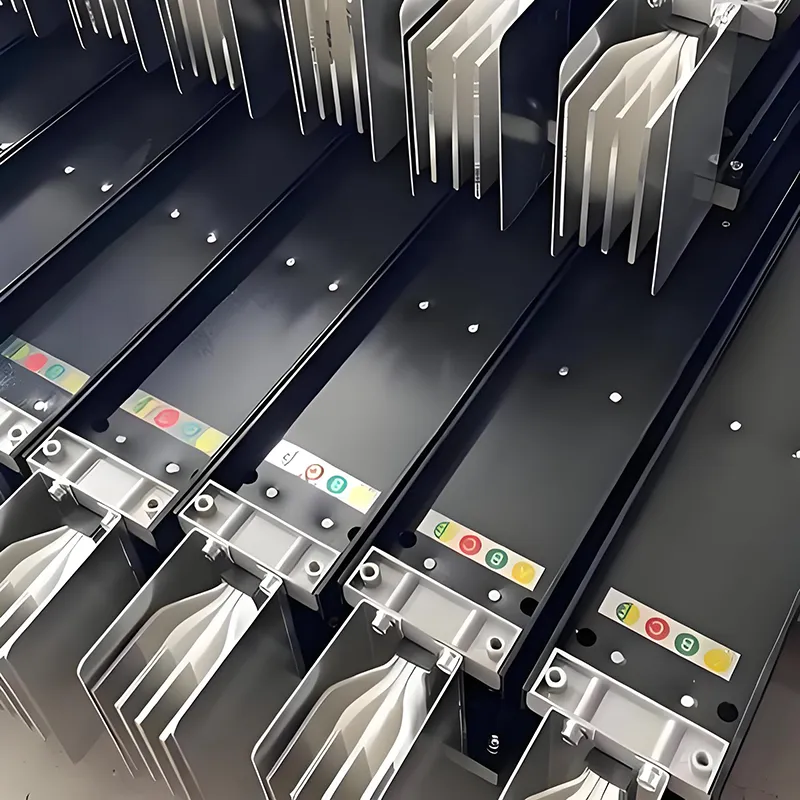

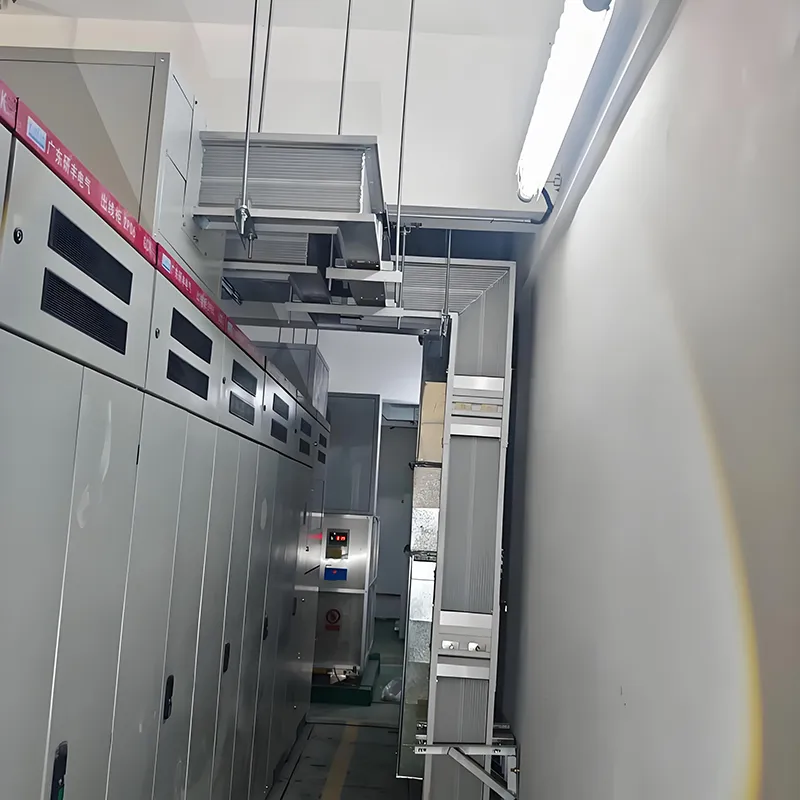

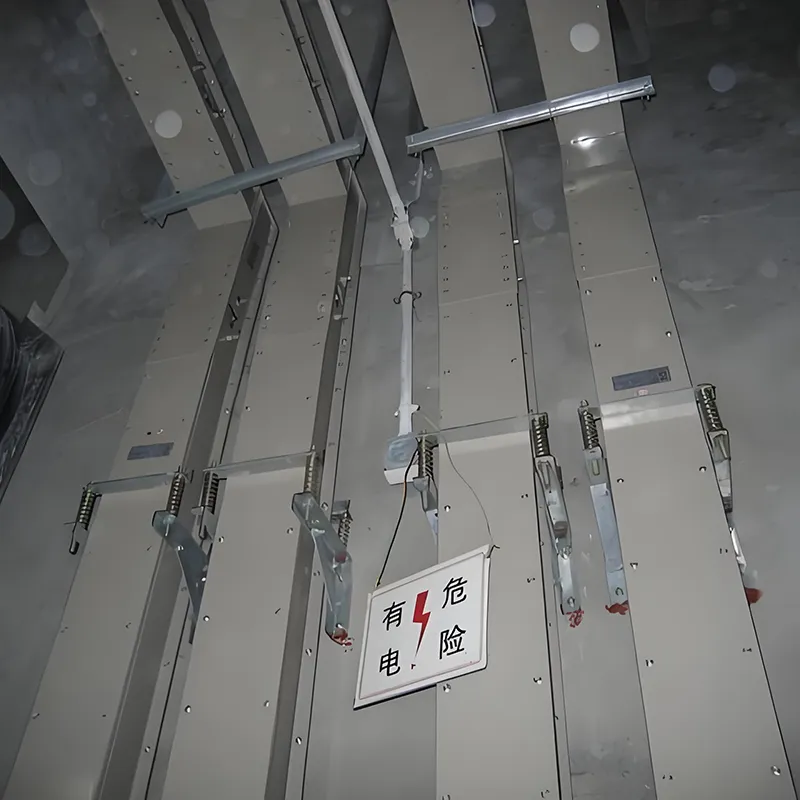

1. 高層ビルの配電シャフト

このシステムは配電シャフト内で垂直に配線され、従来のケーブルの代替として機能します。同じ電流容量の場合、ケーブルが必要とするスペースのわずか 3 分の 1 しか占有せず、高層配電シャフト内のスペースが限られているという重大な問題を効果的に解決します。完全に密閉された構造により、げっ歯類の侵入や火災の危険性が排除され、建物の配電システム全体の安全性が向上します。

2. 産業プラントにおける垂直送電

高層産業施設内の大型機器や自動生産ラインに垂直基幹電源を供給します。高い通電密度は集中した機器のレイアウトに最適であり、モジュール式の拡張性により生産ラインへの柔軟な調整がサポートされます。

3. 特殊な垂直環境

防水キャスト樹脂製品は、地下共同溝や鉄道輸送システムなど、湿気が多く腐食性の環境での垂直送電に適しています。耐火製品は、石油化学産業や原子力産業など、厳しい火災安全要件が求められる垂直配電シナリオに適用できます。

顧客価値

青島鳳華電器製造有限公司は、西海岸新区内の美しい海岸都市青島に位置しています。 2005 年に設立された同社は、ケーブル トレイ、バスバー トランキング システム、配電キャビネットなどの電気製品を専門とする大手メーカーです。当社の子会社である青島鳳華電気有限公司は、当社の親会社を補完する役割を担っており、配電機器の全範囲にわたる包括的な製品マトリックスを共同で確立しています。近年、同社はイノベーションへの確固たる取り組みを維持し、省エネと消費量削減の分野で目覚ましい成果を上げています。セルフロック ケーブル トレイや銅とアルミニウムの複合バスダクトなど、当社の製品のいくつかは、その高い付加価値と高度な技術内容により市場での評価を獲得しています。さらに、幅広いバスダクト仕様をカバーする包括的な試験レポートと必須の認証証明書を保有しており、お客様の多様かつ多面的なニーズに十分にお応えします。

青島鳳華電機の垂直サンドイッチバスウェイを選択すると、次のようなメリットがあります。

• スペースの最適化: 垂直方向のスペース利用率が 3 倍に増加し、配電シャフトに特有の限られた環境に最適になります。

• エネルギー効率: 低抵抗の銅導体と低リアクタンスの構造設計を特徴とし、配電損失を年間 10% ～ 20% 削減します。

• 安全性と信頼性: 複数の保護層とともに「煙突効果」防止設計を組み込んで、堅牢な垂直防火壁を確立します。

• 柔軟な適応性: 階層化されたプラグイン インターフェイスとモジュラー設置機能により、将来のフロア レイアウトの調整や機器の拡張要件に対応します。

• ブランド保証: 青島奉化の 18 年間にわたる専門的な製造専門知識に裏付けられ、包括的なアフターサービスと技術サポートを提供します。

よくある質問

1.垂直サンドイッチバスウェイとは何ですか?

垂直サンドイッチ母線路は、積層された銅導体を備えたコンパクトな大電流配電システムで、高層ビルや工業作業場での安全かつ効率的な垂直送電用に設計されています。

2.電流と電圧の定格は何ですか?

Fenghua Electric の垂直母線の定格は 250A ～ 6300A、AC ≤690V で、さまざまな低電圧大電流配電用途に適しています。

3.導体にはどのような材質が使用されていますか?

高純度T2電解銅を使用し、低損失、高導電性、長期信頼性を実現します。

4.どのような保護レベルが利用可能ですか?

保護等級はモデルに応じて IP54 ～ IP68 であり、屋内、屋外、過酷な環境に適しています。

5.バス専用道路は火災の危険がある地域でも使用できますか?

はい、耐火モデルは最大 180°C までの絶縁定格と、火災状況下でも安全に動作できるように設計された短絡耐久性を備えています。

6.垂直に設置できる高さはどのくらいですか?

垂直設置は、バスウェイのタイプと負荷要件に応じて、最大 200 メートルに達することがあります。

7.取り付けは簡​​単ですか?

はい、モジュラー設計とコンパクトな構造により、迅速かつ便利な設置が可能となり、労力とプロジェクト時間を削減できます。

8.どこでよく使われますか?

高層ビルのシャフト、工業作業場、工場、データセンター、その他の垂直大電流配電シナリオに最適です。
