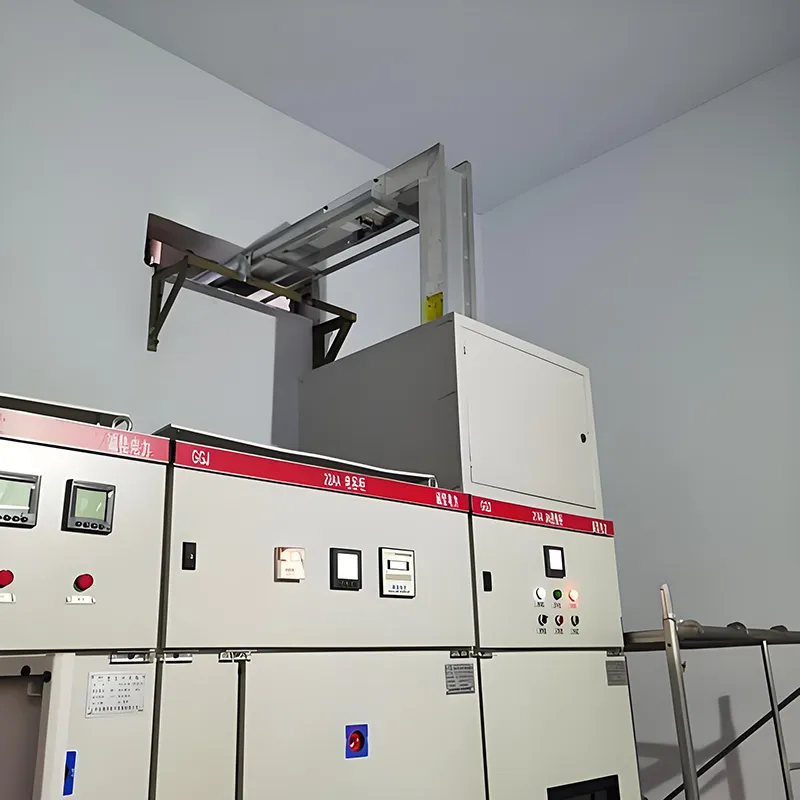

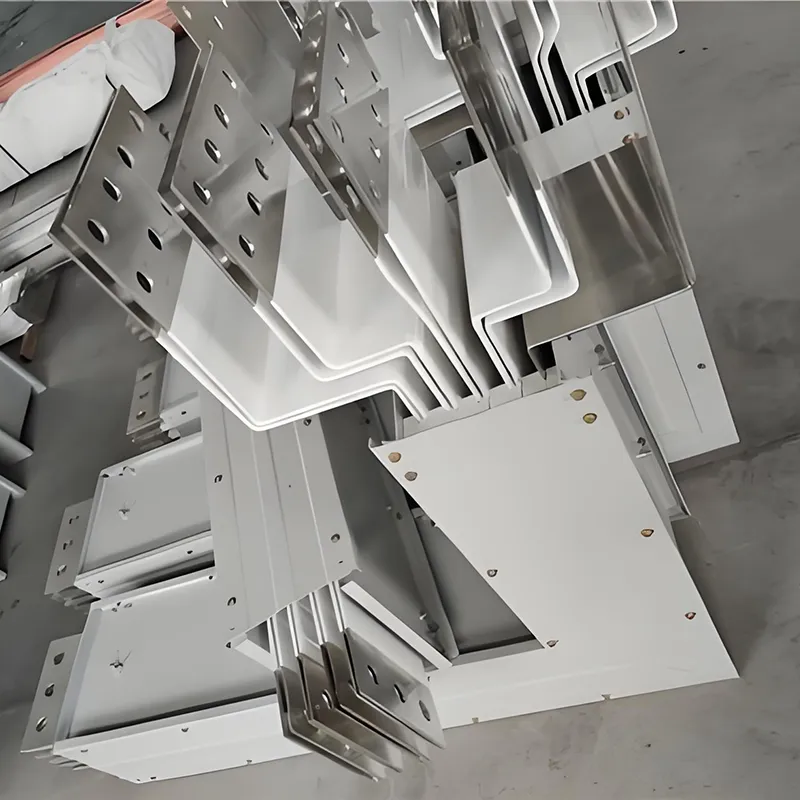

銅導体サンドイッチ母線路

銅導体サンドイッチ バスウェイは、最新の配電システム向けに特別に設計された高効率の電力伝送ソリューションです。高純度電解銅導体と、相導体を密に積層した「サンドイッチ」構造を採用し、導体、絶縁材、金属筐体をシームレスに一体化しています。この設計には、高い通電容量、低い電力損失、設置の柔軟性など、多くの利点があります。この製品は、産業プラント、高層ビル、データセンター、鉄道輸送システムなどの大電流配電シナリオに広く適用でき、さまざまな電気用途に安定した信頼性の高い送電保証を提供します。

技術的パラメータ

主要な技術的利点

(I) 高純度銅導体: 低損失、優れたエネルギー効率

このシステムは、導体材料として純度 99.95% 以上の T2 グレードの電解銅を採用しています。 20℃での抵抗率は ≤0.01724 Ω・mm²/m、導電率は 98% を超えます。標準的な銅材料と比較して、ライン損失が約 5% ～ 8% 削減されます。ご要望に応じて、導体表面に錫メッキまたは銀メッキを施すことができます。これにより、酸化や腐食に対する耐性が大幅に向上し、接触抵抗が低減され、接続ポイントの長期安定性が保証され、製品の耐用年数が効果的に延長されます。

(II) 「サンドイッチ」コンパクト構造：スペース利用とエネルギー効率のダブルブレークスルー

三相導体は薄層絶縁材を用いて直接接合され、空隙なく緊密に積層されているため、電気的空間距離はわずか6～10mmにまで圧縮されています。この設計により、単位空間あたりの電力伝送密度が 40% 以上向上し、物理的プロファイルがよりコンパクトになります。その結果、設置スペースが大幅に節約され、電気ライザーや機器が密集したゾーンなど、スペースに制約のある環境に特に適しています。さらに、この緊密に配置された構造により、システム リアクタンスが従来の空気絶縁バスバー トランキング システムのリアクタンスのわずか 40% ～ 60% に低減され、大電流動作条件下での電圧降下が大幅に最小限に抑えられ、全体的な電力伝送効率が向上します。

(III) 高効率放熱設計：温度上昇を抑え、安定性を向上

導体によって発生した熱は、絶縁層を通って金属筐体に急速に伝導します。一体型放熱フィンを備えたアルミニウム合金筐体と組み合わせると、筐体の表面積が 30% 以上増加し、放熱効率が大幅に向上します。一部の高電流容量モデルは、ハウジング内面に縦方向の放熱溝を備えています。この設計により、熱伝導率がさらに向上し、接続端子の温度上昇が 60K 以下、金属ハウジングの温度上昇が 30K 以下に維持されるため、長期間の動作でも安定した動作温度が安全範囲内に維持されます。

(IV) あらゆるシナリオに対する包括的な保護 - 安全で信頼性の高い

基本的な保護: ハウジングはアルミニウム - マグネシウム合金または冷間圧延鋼板で作られています。陽極酸化、電気泳動、または静電粉体塗装によって処理されており、優れた耐食性と機械的強度を示します。 IP54以上の防塵・防滴性能を備えており、粉塵や水しぶきを効果的に防ぎ、一般的な工場フロアや配電室などの標準的な環境に適しています。

特殊環境向けの保護: カスタマイズされた防水 (カプセル化) モデルも利用可能です。これらのユニットは、不飽和ポリエステル樹脂と無機フィラーを組み合わせた完全密閉一体型カプセル化を特徴としており、IP67 ～ IP68 の IP 等級を達成しています。屋外、水中、腐食性ガス雰囲気下でも安定した動作が可能で、50年を超える絶縁寿命を誇ります。

耐火保護: 耐火モデルは、マイカテープとセラミック化シリコーンゴムで構成される複合絶縁層を使用しています。ハウジングは膨張性（火が広がる）耐火塗料でコーティングされています。 960°C の極端な温度にさらされた場合でも、ユニットは 1 ～ 3 時間電力供給を維持でき、火災安全回路に継続的な電力保証を提供します。これらの製品は GB/T 9978.1-2008 などの国家規格に準拠しています。

(V) モジュール式設置 - 柔軟で便利な拡張

このシステムは標準化されたモジュラー設計を特徴としており、1 本のボルトを使用して現場で迅速に接続できます。各接続にはトルク制御機構が装備されており、接触抵抗を最小限に抑えます。コネクタは ±4mm の位置合わせ公差調整をサポートしており、取り付け誤差を効果的に補正します。プラグイン ユニットはバスウェイに沿った任意の位置に配置でき、ホットプラグ (ライブ挿入/取り外し) をサポートします。アース接続が最初に接続され、最後に切断されます。定格は最低 200 プラグイン サイクルです。この柔軟性により、システムは生産ラインの再構成や機器の拡張要件に容易に適応できるため、建設のリードタイムとメンテナンスコストが削減されます。

製品選択ガイド

アプリケーションシナリオ

(I) 工業製造部門

自動車製造、機械加工、電子組立などの分野に関わる過酷な作業場に適しており、大型機械や自動生産ラインに安定したバックボーン電源を供給します。低インピーダンス特性により、電流変動による電圧降下が効果的に軽減され、モジュール設計により頻繁な生産ラインの調整や設備の拡張が容易になり、工業生産の柔軟な需要に対応します。

(Ⅱ) 高層ビル及び商業施設

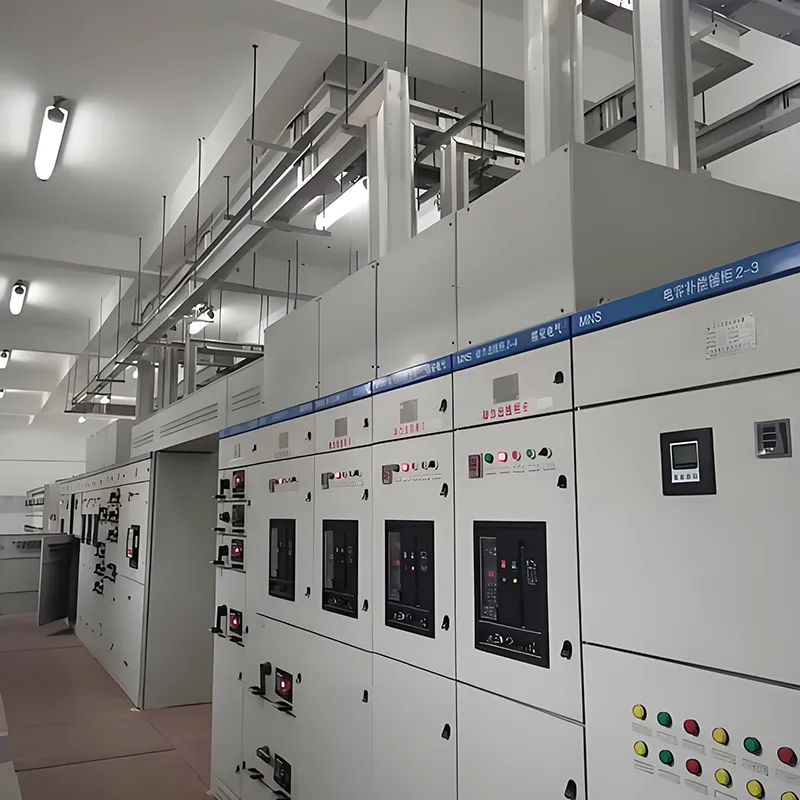

これらのシステムは配電管内に垂直に設置され、各階の主配電線として機能します。このソリューションは、高層ビルの 90% 以上で採用されています。複合商業施設では、長距離の大電流配電が可能となり、ショッピングモール、ホテル、オフィスビルなどのさまざまな会場の多様な電力負荷要件を満たします。さらに、配電のための便利なタップオフポイントを提供し、将来のメンテナンスやシステム変更を簡素化します。

(III) データセンターおよび医療施設

これらのシステムは、データセンター サーバーや医療機器など、卓越した信頼性を必要とするミッション クリティカルな負荷に対して、継続的かつ信頼性の高い電力保証を提供します。特定のインテリジェント製品モデルには、統合された温度検知モジュールと電流監視モジュールが搭載されています。 RS485 またはワイヤレス伝送プロトコルをサポートしているため、遠隔操作とメンテナンス、および障害事前警告機能が可能になり、それによって中断のない電源供給の継続が保証されます。

(IV) 特殊な環境設定

防水キャスト樹脂製品は、地下共同溝、水処理施設、海岸施設など、湿気が多く腐食性の環境に最適です。逆に、耐火製品は、火災安全回路や非常用電源システムでの用途向けに設計されています。火災が発生した場合でも、電力供給の継続を維持することで、人員の避難や機器の回収に必要な時間を確保します。

よくある質問

Q1: 銅導体サンドイッチ母線路とは何ですか?

A: これは、安定した電流、低損失、信頼性の高い動作を実現する高密度の T2 銅導体 (≥99.9%) を備えた低電圧、中高負荷分散システムです。

Q2: 主な仕様は何ですか?

A: 定格 1000A、≤1000V システムに適しています。銅は錫メッキされており、接触抵抗が低く、耐腐食性があります。 IP54+ 保護、GB 7251 および IEC 61439 に準拠。

Q3：よく使われる場所はどこですか？

A: 高層ビル、産業プラント、商業センター、データセンター、その他の低電圧配電アプリケーションに最適です。

Q4: 主な利点は何ですか?

A: 電流容量が大きく、エネルギー損失が少なく、放熱性に優れ、コンパクトな設計で、設置と拡張が簡単です。

Q5: 安全で信頼できるものですか?

A: はい。緻密な構造と高品質の銅により信頼性の高い動作が保証され、すべての製品は安全性に関して CCC 認証を取得しています。

Q6: バスウェイをカスタマイズできますか?

A: Fenghua Electric は、さまざまなレイアウト、長さ、容量に対応する柔軟なソリューションを提供します。カスタムオーダーやご相談などお気軽にお問い合わせください。

Q7: 従来のバスウェイやケーブルと比較してどうですか?

A: エネルギー損失が低減され、熱放散が改善され、スペースが節約されるため、従来のケーブルよりも効率的で信頼性が高くなります。

Q8：購入・問い合わせ方法を教えてください。

A: 見積依頼、注文、またはプロジェクト要件については、Fenghua Electric にお問い合わせください。すべてのお問い合わせに対して専門的なサポートを提供します。
