1600A サンドイッチバスウェイ

1600A サンドイッチ バスウェイは、大電流アプリケーション向けに設計された高性能の低電圧配電システムです。絶縁された銅またはアルミニウム導体を備えたコンパクトなサンドイッチ構造を特徴としており、高い負荷容量、低い温度上昇、最小限のインピーダンスを保証し、安定した信頼性の高い電力供給を提供します。

主な特徴:

高電流容量: 定格 1600A で、産業プラント、高層ビル、データセンター、商業施設向けです。

サンドイッチ構造: 層状導体と絶縁設計により、安全性、効率的な放熱、省スペース設置が保証されます。

低温&低インピーダンス: 最適化された設計により、エネルギー損失が低減され、システム効率が向上します。

柔軟な設置: モジュール式で、直線、分岐、将来の拡張に備えたカスタム レイアウトをサポートします。

安全性と信頼性: 短絡、耐電圧、温度上昇についてテスト済み。 CCCおよびIEC規格に準拠しています。

技術的パラメータ

当社の 1600A サンドイッチバスウェイを選ぶ理由

専門メーカー: 低電圧バスウェイの製造における長年の経験。

カスタム ソリューション: 標準以外のサイズ、定格電流、レイアウトも利用可能です。

品質保証：すべてのユニットは出荷前に厳格なテストを受けます。

エンジニアリング サポート: 技術的なコンサルティング、設計、および設置に関するガイダンスが提供されます。

調達キーワード: 1600A 母線路、低圧母線路、サンドイッチ母線路、大電流母線路、産業用配電、モジュラー母線路、小型母線路。

主な利点

1. 高導電性、低損失: エネルギー効率が高く、高性能

T2 グレードの電解銅導体は、20°C で 0.01777 Ω・mm²/m 以下の抵抗率と 98% を超える導電率を示し、これは通常の銅材料の導電率をはるかに上回ります。この特性により、電力伝送時のエネルギー損失が大幅に減少します。長期的には、企業は電気代の大幅な節約を実現できます。さらに、銅導体の表面はオプションで錫または銀メッキで処理することができ、酸化や腐食に対する耐性を効果的に強化し、接触抵抗を下げ、接続ポイントの耐用年数を延ばし、将来のメンテナンス費用を削減します。

2. コンパクトな構造: スペース利用の最適化

密に積層された相導体を特徴とする独自の「サンドイッチ」設計により、導体間の電気的間隔がわずか 6 ～ 10 mm に圧縮され、それにより相間の空隙が完全に排除されます。従来のバスバー トランキング システムと比較して、この設計は同等の通電容量を維持しながら全体の体積を 30% 以上削減します。これにより、電気ライザーや機器が密集した作業場など、スペースに制約のある環境に柔軟に設置できるようになり、スペース利用効率が大幅に向上し、建物のレイアウトや機器の配置の可能性が高まります。

3. 効率的な放熱：安定した動作

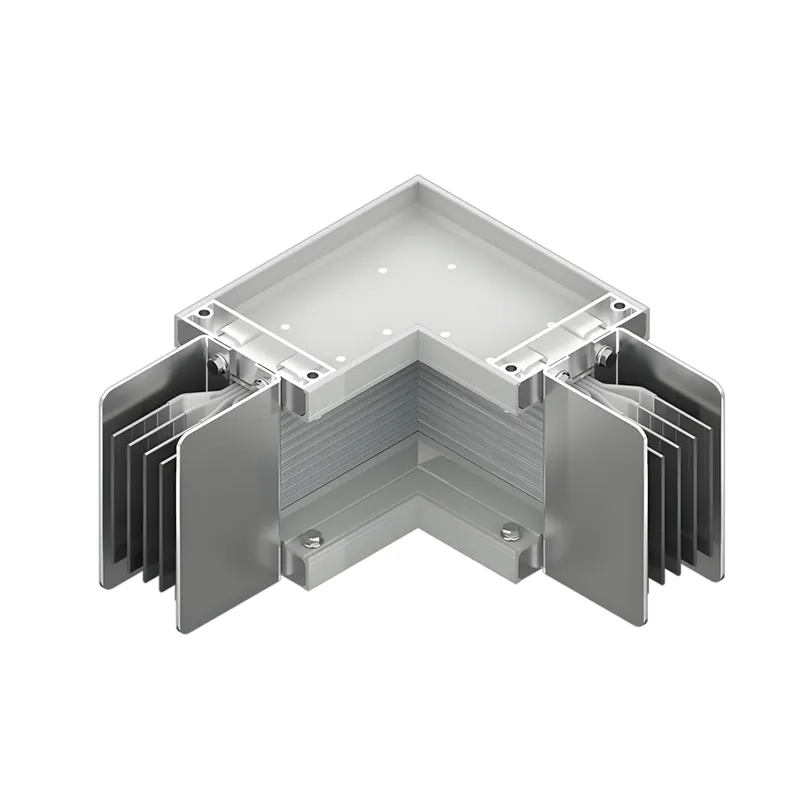

銅導体は優れた熱伝導率を備えており、熱が絶縁層を通って金属ケースに急速に伝達されます。ケーシングはアルミニウムとマグネシウムの合金で作られており、一体型の放熱フィン設計が特徴です。これにより、標準の筐体と比較して表面積が 30% 以上増加し、対流と放射の二重メカニズムにより高効率の熱放散が可能になります。定格電流での動作中、接続端子の温度上昇は ≤ 60K に維持され、ケーシングの温度上昇は ≤ 30K に維持されます。これにより、バスバートランキングシステムの安定した動作温度が長期間確保され、過熱による絶縁劣化や性能低下が効果的に防止され、配電システムの信頼性が保証されます。

4. 包括的な保護: 複雑な環境に適応

完全に密閉された金属ケースには、陽極酸化処理、電気泳動、難燃性コーティングなどの表面処理が施され、IP54 から IP68 までの複数レベルの保護を提供します。標準モデルは防塵および飛沫保護を提供し、一般的な産業プラントや商業ビルの運用要件を満たします。防水モデルは、短期間または継続的な浸水から保護するため、地下共同溝や浄水場などの湿気の多い環境に適しています。耐火モデルは、960°C の極端な温度で 180 分以上電力供給を維持することができ、火災安全回路と非常用電源システムに信頼できる安全装置を提供します。さらに、「サンドイッチ」構造には連続した空気通路がないため、火災時の「煙突効果」が根本的に排除され、システムの火災安全性能が向上します。

5. 設置に便利なモジュラー設計

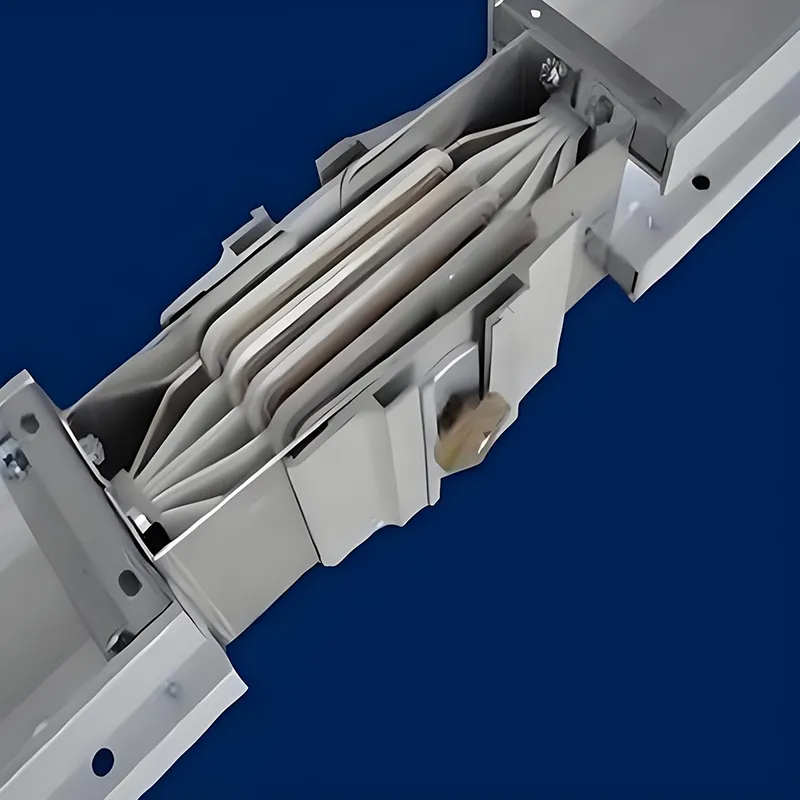

バスウェイ システムは、工場で組み立てられた標準モジュール式ユニットを利用します。現場での設置時には、これらのユニットはトルク制御された両端ボルトと皿バネを使用して迅速に接続されます。この設計は、±4 mm の取り付け公差に対応し、建設の複雑さと時間コストを大幅に削減します。プラグイン ユニットは、システムに通電したまま、母線路の任意の場所に挿入したり、母線路から取り外したりできます。 「最初に接続し、最後に切断する」接地設計により、動作の安全性が確保されます。さらに、このシステムは最低 200 回のプラグイン/プラグアウト サイクルをサポートしており、生産ラインの調整や設備の拡張などの要件に柔軟に適応できるとともに、将来のメンテナンスや変更も容易になります。

アプリケーションシナリオ

1. 工業製造部門

自動車製造、機械加工、冶金、化学などの産業の生産現場では、銅導体サンドイッチ型バスダクト システムが、大型モーター、溶接機、自動生産ラインなどの高出力機器に安定した主電源バックボーンを提供します。高い電流容量により、頻繁な機械の起動と停止に伴う重負荷条件に対処できます。また、モジュラープラグイン設計により、生産ラインの調整や新しい機器の追加が容易になり、企業が高効率な生産を達成できるようになります。

2. データセンターと医療施設

データセンターのサーバー クラスターや病院の大規模医療機器では、電源供給に非常に高いレベルの継続性と安定性が求められます。このバスダクト システムの低損失特性により、電力伝送中のエネルギーの無駄が最小限に抑えられます。さらに、インテリジェントな製品バリエーションでは、温度および電流監視モジュールを統合できるため、RS485 または無線伝送を介したリモート操作とメンテナンスが可能になります。これにより、機器ステータスのリアルタイム監視が可能になり、重要な負荷に対して信頼性の高い電力保証が提供されます。

3. 高層ビルの配電

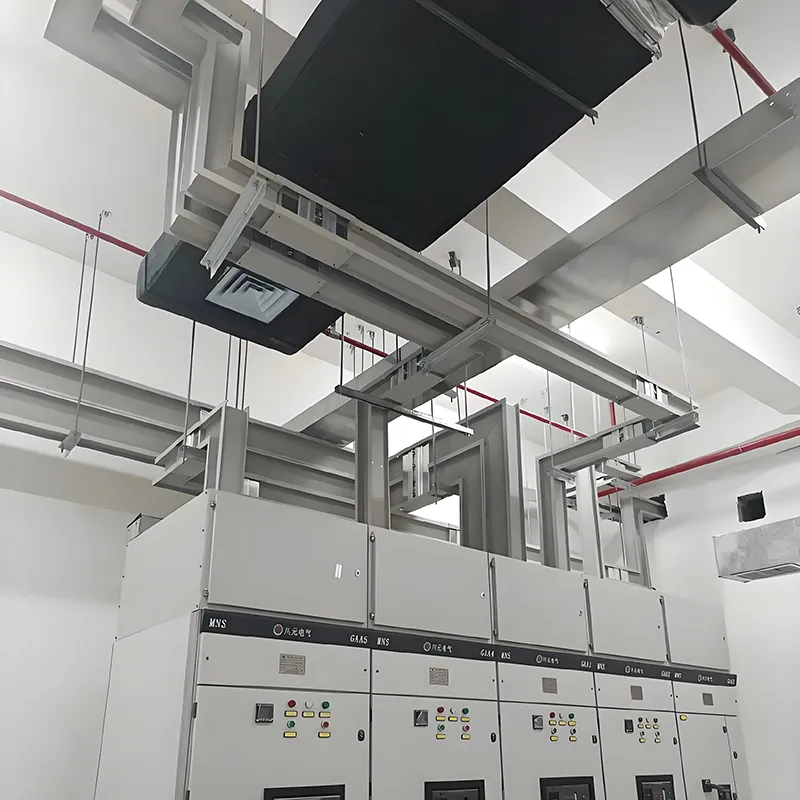

高層ビルの配電ライザー内には、銅導体サンドイッチ型バスダクトが垂直に設置され、各階の主電源線として機能します。コンパクトな構造により貴重なシャフトスペースが節約され、効率的な放熱設計により長距離垂直送電時の安定性が保証され、オフィスビル、ホテル、集合住宅、および同様の構造物の各フロアにバランスの取れた信頼性の高い電力供給が提供されます。

4. 特殊な環境条件

地下共同溝、鉄道交通システム、沿岸施設など、高湿度、腐食性、粉塵を特徴とする特殊な環境には、防水性と耐食性を備えたバスダクトのバリエーションが用意されています。 IP68 保護等級を備えた樹脂鋳造バスダクトは、金属ケースなしで構築されており、完全に密閉されています。この設計により、過酷な環境でも長期にわたる安定した動作が保証され、有害な環境要因によって引き起こされる機器の故障が効果的に防止されます。

品質保証とサービスへの取り組み

私たちは一貫して何よりも品質を優先します。当社のすべての銅導体サンドイッチ型バスダクトは、国際規格と国内規格の両方に完全に準拠していることを保証するために、電源周波数耐電圧試験、温度上昇試験、短時間耐電流試験などの厳格な工場試験を受けています。さらに、当社はお客様に次のような包括的なサービス サポートを提供します。

プロフェッショナルな製品選択ガイダンス: 当社は、各クライアントの特定の電力要件、設置環境、その他の関連要素に合わせてカスタマイズされた製品選択ソリューションを提供します。オンサイト設置サービス: 当社の経験豊富な設置チームがオンサイトでのガイダンスと設置サービスを提供し、製品の適切な設置と安定した動作を保証します。

アフターサポート・メンテナンス：お客様の修理・メンテナンスニーズに迅速に対応し、機器の長期稼働を守るための充実したアフターサポート・メンテナンス体制を確立しています。

よくある質問

1. 1600A サンドイッチバスウェイとは何ですか?

1600A サンドイッチ バスウェイは、コンパクトな層状 (サンドイッチ) 構造を備えた低電圧配電システムで、産業、商業、および高層ビルの用途で大電流を安全かつ効率的に流すように設計されています。

2. 主な利点は何ですか?

▪大電流容量(1600A)

▪低温度上昇、低インピーダンス

▪短絡保護機能付きで安全かつ信頼性が高い

▪柔軟な設置と拡張のためのモジュラー設計

3. 通常どこで使用されますか?

▪産業工場や生産ライン

▪高層ビル、ホテル、マンション

▪データセンターおよびサーバールーム

▪ショッピングモールや大型公共施設

4.カスタマイズできますか?

はい、当社の 1600A サンドイッチ バスウェイは、プロジェクトの要件に応じて、標準以外の長さ、レイアウト、定格電流、接続インターフェイスに合わせて調整できます。

5. 取り付けは簡​​単ですか?

モジュール式のコンパクトな設計により、直進、分岐、現場での迅速な設置が可能になり、労力と設置時間が削減されます。

6. どのような安全基準を満たしていますか?

当社の母線路は、短絡、耐電圧、温度上昇についてテストされており、CCC、IEC、およびその他の低電圧配電規格に適合しています。

7. プロジェクトに適したバスウェイを選択するにはどうすればよいですか?

定格電流、長さ、設置環境、拡張の必要性を考慮してください。当社の技術チームは、最適なソリューションを選択するためのコンサルティングと設計サポートを提供します。

8. バス専用道路はどのように維持すればよいですか?

ほこり、接続の緩みがないか定期的に検査し、温度を監視することをお勧めします。堅牢なサンドイッチ設計により、必要なメンテナンスは最小限です。
