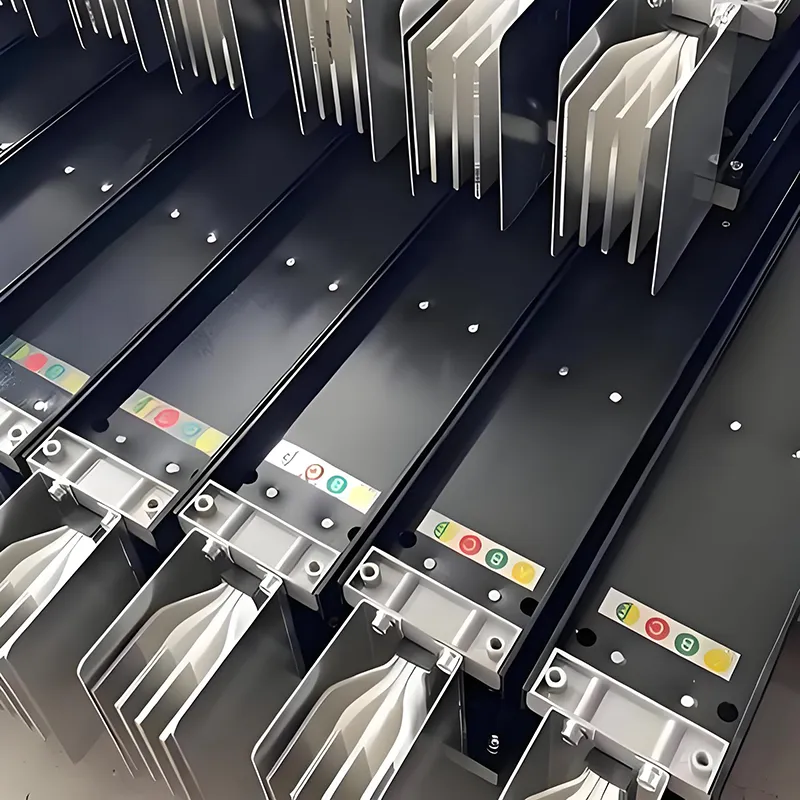

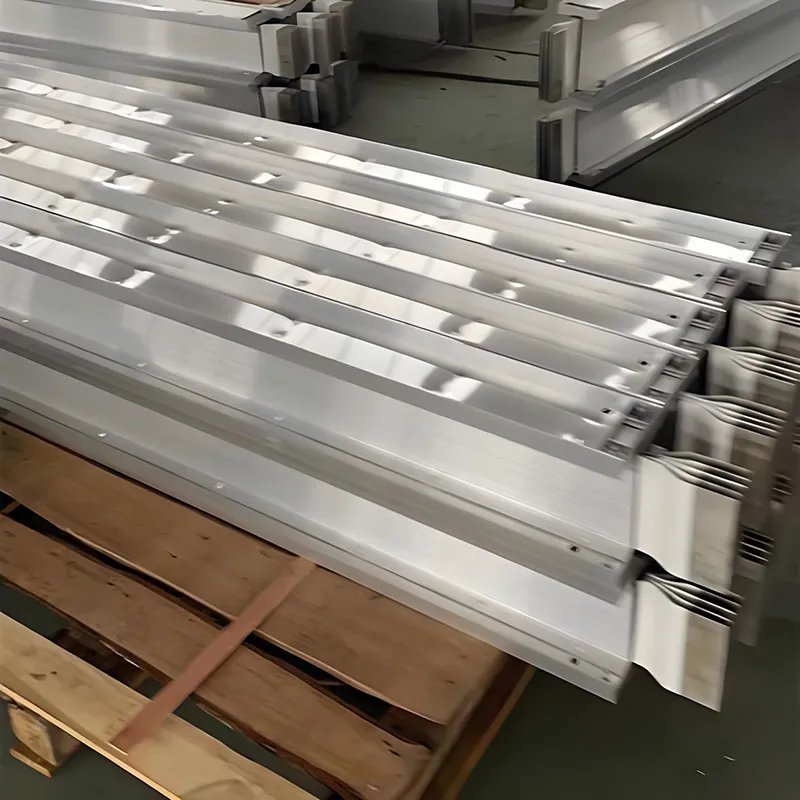

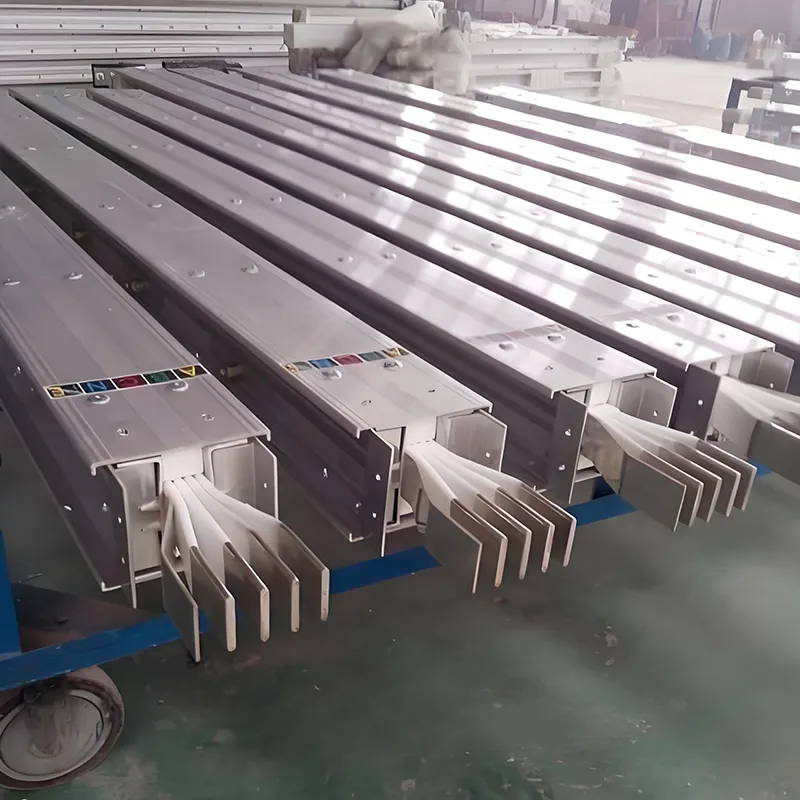

1000A サンドイッチバスウェイ

1000A サンドイッチ母線（コンパクトタイプ）は、低圧配電システム向けに特別に設計された高効率のコアコンポーネントです。定格電流は 1000A の負荷要件を満たすよう正確に調整されています。このシステムの核心部分には、「導体＋絶縁体＋導体」のコンパクトな積層構造を採用し、従来の空気絶縁バスダクトに特有の空気絶縁ギャップを完全に排除しました。この設計により、導体と絶縁層間の緊密な一体化結合が確保され、構造のコンパクトさと動作の信頼性という二重の利点がもたらされます。従来のケーブル トレイに代わる好ましい代替品として、この母線路は、過度のケーブル電力損失、設置に必要なかなりのスペース、面倒なメンテナンス手順など、大電流配電シナリオに関連する業界の一般的な問題点を効果的に解決します。さまざまな中負荷から高負荷の低電圧配電環境に広く導入され、産業、商業、住宅部門に効率的、安全、省エネ、便利なワンストップ配電ソリューションを提供し、最終的に配電システムが品質の向上、効率の向上、コストとエネルギー消費の削減を実現できるようにします。

コア構造と利点

1. 高性能を実現するコンパクトな積層設計

Fenghua Electric 1000A サンドイッチ バスウェイは、高密度積層構造を特徴としています。コア導体には高純度 T2 銅 (≥99.9%) が使用されており、オプションでカスタマイズ用のアルミニウム バーも使用できます。導体は専門的に錫メッキされており、耐食性が向上し、接触抵抗が低減され、大電流伝送時のエネルギー損失が最小限に抑えられます。絶縁体は、高温、耐老化性の BMC 複合材またはポリエステル フィルムで作られており、各導体を空隙なくしっかりと包み込み、スペースを最大化し、熱放散を改善し、全負荷時の安定した動作を保証します。

2. 優れた電気的および機械的性能

▪定格1000A、≤1000Vの低電圧配電システムと互換性があります。

▪最適化された導体断面により、インピーダンスと電圧降下が最小限に抑えられ、エネルギー効率が向上します。

▪コンパクトな構造により、従来のケーブル トレイと比較して設置スペースが 50% 以上節約され、高層ビル、データ センター、産業工場に最適です。

▪保護等級 IP54 ～ IP68 により、複雑な環境でも防塵性と耐湿性が保証されます。

▪高い短絡耐性、優れた熱的および機械的安定性、30 年以上の耐用年数により、メンテナンスと交換のコストが削減されます。

3. 柔軟な設置と簡単な拡張

▪モジュール式の標準化された設計により、現場での複雑な作業を必要とせずに迅速な接続が可能になります。

▪横置き、縦置き、横置きに対応し、多様なレイアウトに対応します。

▪大電流接続箱により、ライブ分岐操作が可能になります。

▪将来の拡張は簡単です。システムに大きな変更を加えることなく、モジュールと接続箱を追加するだけです。

▪効率的な設置、プロジェクトのタイムラインの短縮、産業用および商業用アプリケーションでの長期的な電力ニーズに対応できる拡張性。

技術パラメータ (コア)

アプリケーションシナリオ

Fenghua Electric 1000A サンドイッチ バスウェイは、中負荷および高負荷の配電用に正確に設計されており、高出力機器への集中供給をサポートします。コンパクトな構造、安定した大電流伝送、柔軟な設置により、次のような幅広い低電圧配電システムに最適です。

高層ビル: オフィスタワー、大規模マンション、商業施設向けの垂直メインバス分配および分岐回路。

産業施設: 機械工場、エレクトロニクスパーク、冶金工場の生産設備、作業場の照明、HVAC システム用の配電。

データセンター: サーバー クラスター、冷却システム、その他の高負荷 IT 機器の主電源供給。

公共の建物: 病院、大型ショッピング モール、コンベンション センターでの集中配布。

鉄道交通インフラ: 駅、照明、補助高電力機器向けの低電圧配電。

多様な中負荷および高負荷アプリケーション向けに設計された Fenghua Electric 1000A サンドイッチ バスウェイは、信頼性、安全性、効率的な電力供給を保証し、商業および産業プロジェクトにおける調達や大量注文に好ましい選択肢となっています。

よくある質問

1. 1000A サンドイッチバスウェイとは何ですか?

Fenghua Electric 1000A サンドイッチ バスウェイは、コンパクトな積層構造を備えた大電流、低電圧の配電ソリューションで、産業、商業、公共の建物での効率的なエネルギー伝送のために設計されています。

2. このバスウェイの主な利点は何ですか?

高負荷容量、低エネルギー損失、優れた放熱性、柔軟な設置、IP54 ～ IP68 の保護等級を備えています。モジュール設計により、簡単な拡張と長期にわたる信頼性の高い動作がサポートされます。

3. 1000A サンドイッチバスウェイはどこで使用できますか?

高層ビル、データセンター、工場、病院、ショッピングモール、鉄道交通施設に最適です。中負荷および高負荷の分散シナリオおよび大規模な電力機器の供給に適しています。

4. どのような材質と規格に準拠していますか?

導体は高純度 T2 銅 (またはご要望に応じてアルミニウム) で、BMC またはポリエステル絶縁が施されています。 GB 7251 および IEC 61439 規格に準拠し、安全性と長寿命 (>30 年) を保証します。

5. バスウェイはどのように設置されていますか?

モジュラー設計により、水平、垂直、側面取り付けが可能です。セクションはボルト締結またはスプリング フィンガー コンタクトを介して接続され、ライブ分岐用のオプションの高電流ジャンクション ボックスを使用します。

6. バスウェイは短絡状態に対処できますか?

はい、最大 40kA/1 秒の短絡電流に耐えることができ、大電流イベント時のシステムの安定性と安全性を確保します。

7. システムを拡張またはカスタマイズするにはどうすればよいですか?

将来の拡張も簡単です。大きな変更を加えることなく、追加のモジュールと接続箱を追加するだけです。カスタム オプションには、IP 定格、導体材質、断面寸法が含まれます。

8. Fenghua Electric 1000A サンドイッチバスウェイはどのように入手できますか?

大量注文、調達に関するお問い合わせ、または技術的なご相談については、Fenghua Electric に直接お問い合わせください。当社のチームが仕様の選択と設置ガイダンスをサポートします。

品質保証とサービス

この製品は、関連する国家規格および業界規格に厳密に準拠して設計、製造、テストされています。この製品は、1000Aの大電流送電の需要を満たすように特別に設計されており、導体、絶縁体、接続構造の品質管理が強化されており、すべての段階で標準化された製造プロセスが実施されています。原材料の調達から製造、工場出荷に至るまで、各ユニットは耐電圧試験、温度上昇試験、短絡試験、絶縁試験などの一連の厳しい性能評価を受けます。すべての製品は CCC 必須認証を取得しており、管理可能な品質と保証された安全性を保証しています。当社では、事前設計から仕様選定、現地設置、設置後のメンテナンスやトラブル対応まで、総合的なサービスをワンストップでご提供いたします。専門の技術チームと専任のアフターサポート チームによるサポートにより、大電流配電環境に合わせた専門的な技術サポートを提供します。当社は、配電設備の設置、運用、保守時に発生する問題を迅速に解決し、長期安定稼働を確保し、安心で信頼できる配電設備を提供します。

新規および既存のクライアントの両方からのお問い合わせ、現地訪問のスケジュール、調達や長期的なパートナーシップの機会についてのご相談を大歓迎いたします。 「品質第一、誠実さ第一、サービス至上主義」という当社の中核理念を掲げ、当社はコスト効率の高い 1000A サンドイッチ バスウェイ製品とカスタマイズされた配電ソリューションを提供し、相互の成功を達成するために協力することに専念しています。
