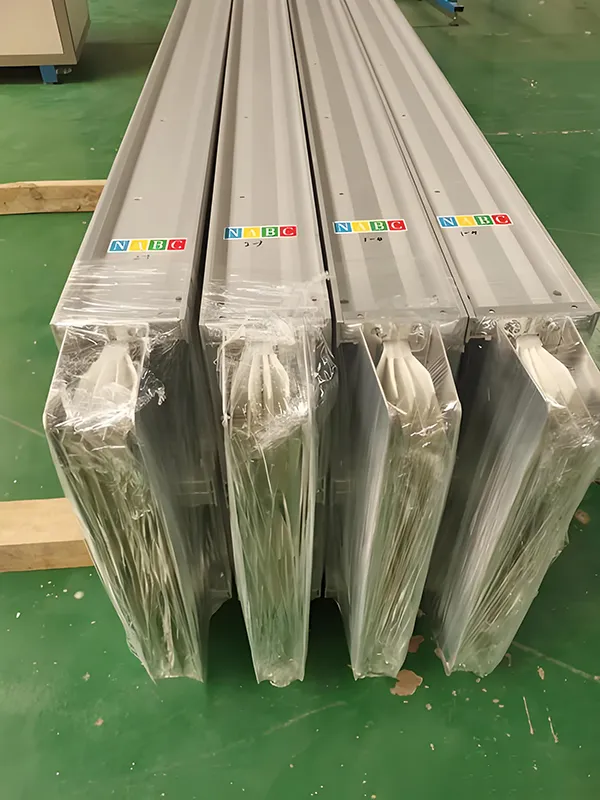

低圧サンドイッチ母線路

コンパクトな構造、優れた放熱性、堅牢な通電容量により、低電圧サンドイッチ母線路は現代の配電システムの主流の選択肢として浮上しています。

コア構造と絶縁構成

●導体材質：高純度電解銅（純度≧99.9％）。導電性と耐酸化性を高めるために、表面をオプションで銀メッキまたは錫メッキすることができます。

断熱材:

●標準タイプ：ポリエステルフィルム、マイカテープ等のB種以上（耐熱温度130℃）の絶縁材料を使用し、長期の動作信頼性を確保します。

●耐火タイプ：マイカテープとセラミック化シリコーンゴムの複合層を採用しており、600℃～1000℃の高温下でも絶縁性能を維持します。

●防水・耐食タイプ：クラスHのポリエステルイミドまたはエポキシ樹脂注型による封止が特徴です。絶縁クラスはクラス H (180°C) に達し、50 年を超える耐用年数を提供します。

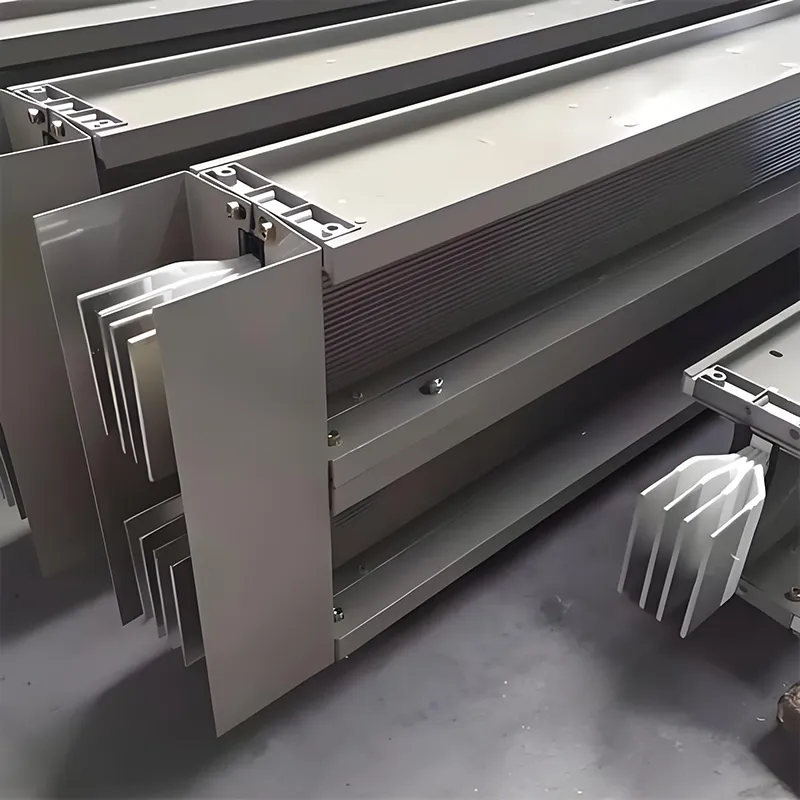

•「サンドイッチ」構造の特徴: 相導体はエアギャップなしでしっかりと積み重ねられ、圧縮されています。アセンブリは完全にカプセル化され、圧力下で成形され、リアクタンスと電圧降下が大幅に低減されます。

主要な電気および安全パラメータ

温度上昇と熱性能の制御

温度上昇限界 (周囲温度 40°C の場合):

接続端子: ≤ 60 K (つまり、最大 100°C)

金属エンクロージャ: ≤ 30 K (つまり、最大 70°C)

絶縁表面: ≤ 40 K (つまり、最大 80°C)

放熱メカニズム:

導体によって発生した熱は、絶縁層を通って金属筐体に伝導され、その後対流と放射によって放散されます。

アルミニウム合金筐体には一体型ヒートシンクフィン設計が採用されており、放熱効率が 30% 以上向上します。

熱耐久限界:

標準タイプ：長期使用温度≦130℃

耐火タイプ：960℃で90分以上連続通電可能

キャスト樹脂タイプ：-40℃～130℃の環境温度範囲で安定動作可能

保護等級（IPコード）と適用環境

機械的および設置上の特性

エンクロージャの材質:

アルミニウム合金：軽量で耐食性があり、放熱性に優れています。保護アース (PE) 導体としての使用に適しています。

冷間圧延鋼材: 高い構造強度。難燃性塗料でコーティングすると、耐火用途に適します。

樹脂鋳造：非金属筐体を採用し、防水・耐食・防爆・防塵の「4方向保護」を実現。

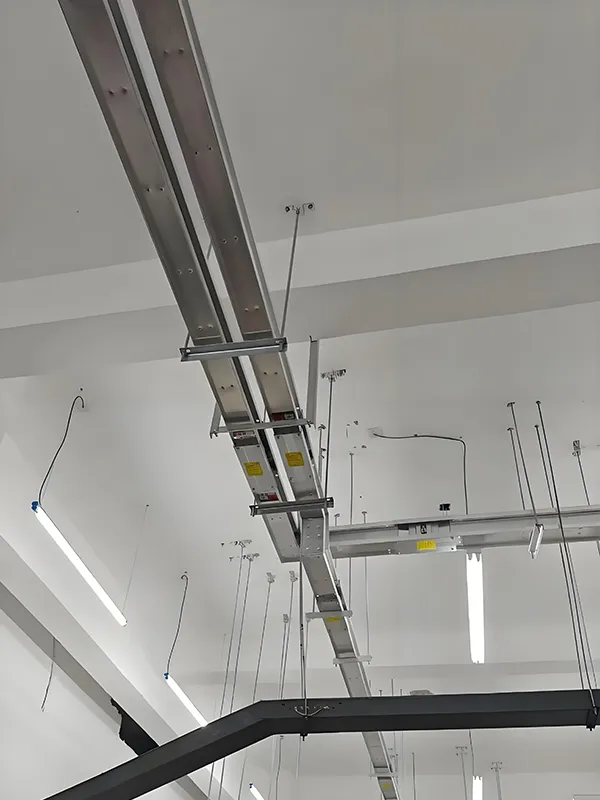

インストール方法:

水平または垂直のサスペンション取り付けをサポートし、調整可能な公差範囲は ±4mm です。

サポート/ハンガーの間隔: 直線セクションの場合は ≤3m。曲線部分の場合は 1.5m 以下。

接続技術:

ワンボルト急速接続：トルク制御機構を搭載し、接触抵抗を最小限に抑えます。

インテリジェント コネクタ: メンテナンス監視機能をサポートし、運用上の障害のリスクを軽減します。

専門技術の拡張

耐火母線幹線（NHタイプ）‌

耐火等級: 1 時間、1.5 時間、2 時間、または 3 時間から選択可能

断熱層：ケイ酸アルミニウム繊維フェルト（耐熱温度：1250℃）

外装コーティング: 膨張性難燃性塗料。火にさらされると熱伝導率が急速に上昇し、熱伝達を遅らせます。

防水バスバー幹線（レジンキャストタイプ）‌

保護等級: IP67 ～ IP68

断熱材：不飽和ポリエステル樹脂＋無機フィラー、一体注型成形

適用シナリオ: 鉄道輸送、化学プラント、沿岸施設、その他の腐食性または湿気の多い環境

インテリジェントなバスバートランキング

温度測定、電流監視、漏電警報モジュールを統合します。

RS485 またはワイヤレス伝送をサポートし、ビルディング オートメーション システムに統合します。

よくある質問

1. 低圧サンドイッチ母線路とは何ですか?

低電圧サンドイッチ母線路は、相間が絶縁された密に積み重ねられた導体を使用するコンパクトな母線路配電システムで、現代の建物や産業施設に高電流容量、低インピーダンス、効率的な電力伝送を提供します。

2. 従来のケーブルと比較したサンドイッチ母線路の利点は何ですか?

従来のケーブルと比較して、サンドイッチ バス ダクト システムは、優れた放熱性、高い電流容量、簡単な設置、柔軟な拡張性を備えているため、大規模な配電プロジェクトに最適です。

3. 低電圧サンドイッチ母線はどこで一般的に使用されますか?

これは、信頼性が高く効率的な配電が必要とされるデータセンター、商業ビル、工場、空港、ショッピングモール、高層ビルなどに広く適用されています。

4. 低電圧母線路システムにはどのような電流定格が利用可能ですか?

ほとんどの低電圧母線路システムは、プロジェクトの要件とシステム設計に応じて、400A ～ 6300A の範囲の電流定格をサポートします。

5. 特定のプロジェクトに合わせてバスウェイをカスタマイズできますか?

はい。 Fenghua Electric などの専門のバスウェイ メーカーおよびサプライヤーは、現在の容量、設置環境、保護レベル、プロジェクトのレイアウトに基づいてカスタムのバスウェイ ソリューションを提供できます。

6. サンドイッチ母線は産業用配電にとって安全ですか?

はい。高品質の低圧バスダクト システムは、強力な絶縁、高い保護レベル、信頼性の高い短絡抵抗を備え、安全で安定した動作を保証します。

7. 信頼できるバスウェイのメーカーまたはサプライヤーを選択するにはどうすればよいですか?

購入する前に、バスウェイ メーカーの製造経験、認証、プロジェクト ケース、カスタマイズ能力、技術サポートを評価する必要があります。

8. 低電圧サンドイッチ母線路の見積もりはどのように入手できますか?

正確な低電圧母線路の価格を取得するには、通常、定格電流、母線路の長さ、設置タイプ、プロジェクトの図面などの詳細をサプライヤーに提供する必要があります。
