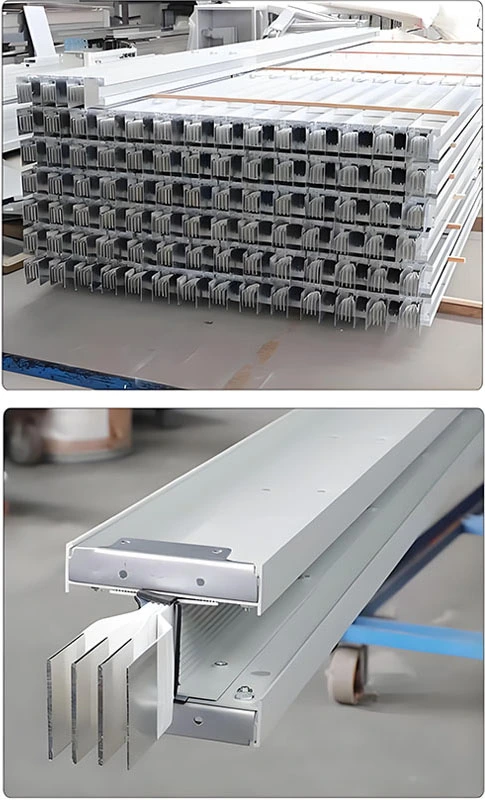

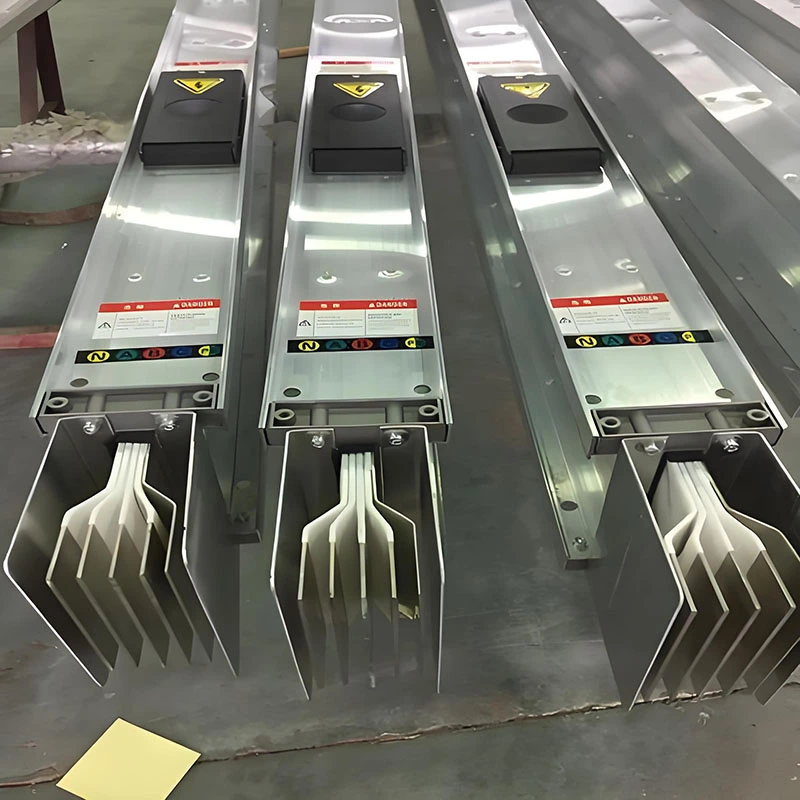

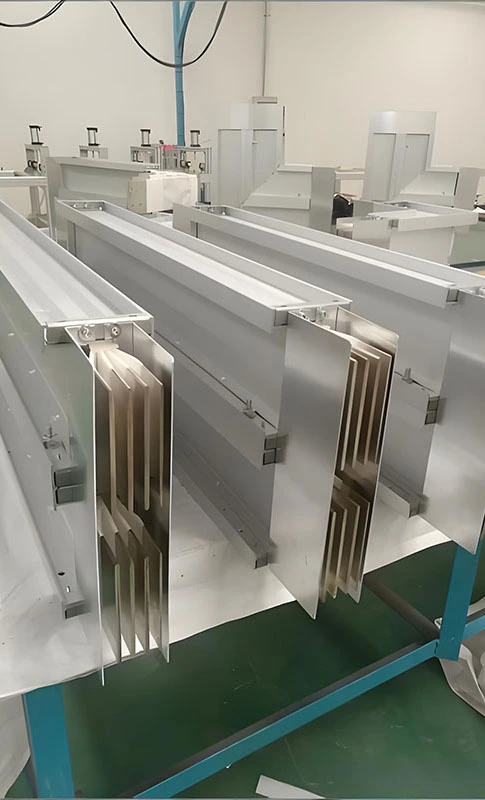

低電流密閉母線路

低電流配電の正確なカバレッジ

低電流密閉母線は、25A ～ 400A の定格電流範囲で、あらゆるシナリオの低負荷配電用に設計されています。 AC 三相 4 線式または 5 線式システムをサポートし、定格電圧は最大 660V、周波数は 50Hz または 60Hz です。中国の専門メーカーおよびサプライヤーとして、Fenghua Electric は小規模商業施設、オフィスの分岐回路、自動化制御キャビネット、医療検査機器に最適なソリューションを提供しています。空気絶縁タイプとコンパクト絶縁タイプの両方を用意しており、柔軟なカスタマイズされた電力伝送が可能です。

コアタイプ: 多様なアプリケーション向けのデュアルソリューション

1. 空気断熱バスウェイ

エポキシ絶縁ブロックと組み合わせたエアギャップ絶縁構造により、高い絶縁抵抗（≧100MΩ）を確保し、電源周波電圧3750Vを1分間破壊することなく耐えます。この設計は熱放散を強化し、導体温度を 60°C 未満に保ち、エンクロージャの上昇を 30K 以内に保ちます。ハウジングは冷間圧延鋼またはアルミニウム - マグネシウム合金で形成されており、強力な機械的性能を実現するための強化された波形構造が施されています。錫メッキを施した高純度 T2 銅導体 (≥99.95%) により、低抵抗と安定した導電性が保証されます。費用対効果の高いプロジェクトの場合、アルミニウム導体はオプションです。

2. コンパクト絶縁母線路

このタイプは、エポキシ樹脂または高度なポリマー材料を使用して導体をしっかりと包み、難燃性 XLPE 熱収縮チューブと組み合わせて、RoHS 環境基準を満たしています。コンパクトな構造によりスペース要件が軽減され、煙突効果による火災の危険が防止され、火災安全性が向上します。最大 IP54 の保護等級により、湿気や粉塵の多い環境でも優れた性能を発揮します。最適化された設計により、インピーダンスと電力損失が低減され、110m にわたって電圧降下 2.5% 以下の高い伝送効率が保証されます。断熱システムは -200 °C から +200 °C まで確実に動作し、30 年以上の耐用年数を提供します。

卓越したパフォーマンス: 厳格な基準により安定した動作を保証

認定された品質保証

低電流密閉母線路は、国際規格に厳密に従って製造されています。各ユニットは出荷前に包括的なテストを受け、さまざまな用途向けに一貫した品質、検証済みの性能、信頼性の高い電力伝送を保証します。

高い保護レベル (IP40 ～ IP65)

このエンクロージャは、IP40 ～ IP65 の保護等級で設計されており、屋外での使用にはより高い保護等級も利用できます。高度なパンクチャリベット技術により、シームレスな完全密閉構造が実現され、シール性能が向上し、塵や湿気の侵入を効果的に防ぎます。高湿度、海洋気候、塩霧条件などの過酷な環境に適しており、2,000 時間の塩水噴霧試験で耐性が証明されています。

強力な短絡および振動耐性

このシステムは優れた短絡耐性を備えています。アルミニウムまたは低磁性鋼のエンクロージャは渦電流損失と温度上昇を低減し、通電効率を向上させます。内蔵の衝撃吸収構造により、内部導体と絶縁コンポーネントを機械的振動や外部衝撃から保護します。柔軟な接続とゴム製絶縁パッドにより、変圧器や配電機器に接続したときのシステムの安定性がさらに高まります。

安全で効率的な接地システム

The integrated grounding design uses a highly conductive aluminum alloy enclosure with a cross-sectional area significantly larger than the conductor itself.これにより、接地抵抗が低くなり、安全基準を満たし、機器とオペレータの両方に信頼できる保護が提供されます。

便利な設置とメンテナンス: プロジェクトの総ライフサイクルコストを削減

柔軟な設置方法: 水平および垂直の両方の多方向設置をサポートし、取り付けブラケットを使用して電気ライザー、機器室、または天井に素早く固定できます。モジュール設計により、迅速な組み立てが容易になります。標準セクションは、3m、6m、または 8m の長さで利用可能です (ユーザー仕様に合わせてカスタマイズ可能)。さらに、タップオフコンセントは、コンセント間の間隔が 0.6 メートル以上であれば、クライアントの要件に応じて任意の場所に配置できます。この柔軟性により、将来の容量拡張やルート調整が容易になり、設置サイクルが大幅に短縮されます。

ユーザー中心の設計の詳細

タップオフユニットは、200 サイクル以上のプラグイン/プラグアウト寿命を備えています。位相誤差防止設計のコネクタと組み合わせることで、取り付けミスのリスクが大幅に軽減されます。

バットジョイント取付方式を採用し、接続ボルトの固定はレンチ1本で簡単に行えます。さまざまな電流定格のすべての製品は、標準化されたカバー プレートを使用しており、高度な標準化、強力な互換性、容量調整のための便利なインターフェイスの適応性を保証します。

波形伸縮ジョイントを装備したこのシステムでは、水平方向と垂直方向の 2 つの自由度の調整が可能です。これにより、温度変化による膨張と収縮に対応できるだけでなく、基礎の沈下に起因する構造のずれも補償されます。この革新により、不十分な保護定格、面倒な取り付け、不安定な動作など、従来のスライディング プレート拡張デバイスの欠点が解決されます。

簡素化されたメンテナンス スキーム: 定期的なメンテナンスでは、コネクタの締まり具合とハウジング エンクロージャの完全性を定期的にチェックするだけで済みます。絶縁強度の低下などの問題が発生した場合、短期間の無負荷運転により内部コンポーネントが乾燥する可能性があります。局所的な過熱が発生した場合、接続ポイントのトラブルシューティングや負荷の調整によって問題を迅速に解決できるため、メンテナンスコストが低くなります。

典型的なアプリケーションシナリオ

低電流密閉母線路は、以下の分野で広く使用されています。

▪商用オフィスの照明および設備の配電用

▪制御盤およびPLC用の産業自動化システム

安定したクリーンな電力を必要とする医療および実験室環境

▪低電圧および非常用システムのインフラストラクチャの構築

▪効率的な改造が必要な工場アップグレード

選択ガイド: 科学的に一致するプロジェクト要件

電流定格の選択: 実際の負荷電流に基づいて適切な定格を選択します。将来の容量拡張のニーズに対応し、長期的な製品の安定性を確保するために、10% ～ 20% の安全マージンを含めることをお勧めします。

絶縁タイプの選択: 周囲温度が低く、電流変動が最小限の乾燥した環境では、空気絶縁システムが推奨されます。スペースに制約があり、高湿度、または粉塵の多い環境では、コンパクトな断熱システムをお勧めします。

保護クラスの決定: 標準的な屋内シナリオでは、IP40 定格で十分です。屋外または湿気/粉塵の多い環境では、少なくとも IP54 の保護クラスを確保してください。海洋気候環境の場合は、より高い保護クラスの製品をお勧めします。

導体材料の考慮事項: 持続的な高負荷がかかるプロジェクトや、例外的な安定性が必要なプロジェクトの場合は、銅導体が推奨されます。予算が限られ、負荷変動が最小限のプロジェクトの場合は、アルミニウム合金導体が選択される場合があります。

特別な要件に合わせたカスタマイズ: 設置環境、電流定格、または機能的特徴に関して特定の要件がある場合は、当社の専門チームにお問い合わせください。お客様のニーズに合わせたカスタマイズされた製品ソリューションを提供します。
