アルミニウム合金密閉型高圧バスダクト

アルミニウム合金密閉型高電圧バスダクトは、中国のFenghua Electricのメーカーおよびサプライヤーが提供する安全、コンパクト、大容量の送電チャネルで、高電力インフラストラクチャにおける従来のケーブルトレイやオープンバスバーを置き換えるように設計されており、大量のプロジェクト調達およびエンジニアリングアプリケーションに信頼性の高いソリューションを提供します。
以下の分野で広く使用されています。
変電所
発電所
大工場
高層ビルや工業団地

お問い合わせを送信

製品説明

青島鳳華電器製造有限公司が製造するアルミニウム合金密閉型高圧バスダクトは、中高電圧システム（3.6kV～35kV、50/60Hz）向けに設計された高性能送電ソリューションです。耐久性のあるアルミニウム合金の筐体と高度な密閉構造で構築されており、要求の厳しい産業環境において安全で安定した効率的な配電を保証します。

従来のケーブルシステムと比較して、このバスダクトは優れた伝導性、エネルギー損失の低減、安全保護の強化、および設置の簡素化を実現します。変電所、発電所、大規模産業施設などで幅広く使用されています。

Fenghua Electric について – 信頼できる中国のメーカー

2005 年に設立され、青島西海岸新区に本社を置く青島鳳華電器製造有限公司は、バスダクト、ケーブルトレイ、配電システムを専門とする中国の電気機器の専門メーカーおよびサプライヤーです。

強力な技術力、高度な生産設備、数十年にわたるエンジニアリング経験を備えた鳳華電気は、青島金鳳華電気有限公司を含む子会社を通じて完全な製品システムを開発し、多様な産業構造を形成しています。

基本的な価値観: イノベーション、効率、誠実さ、Win-Win 協力

こだわり：高品質なものづくりと信頼のグローバルサービス

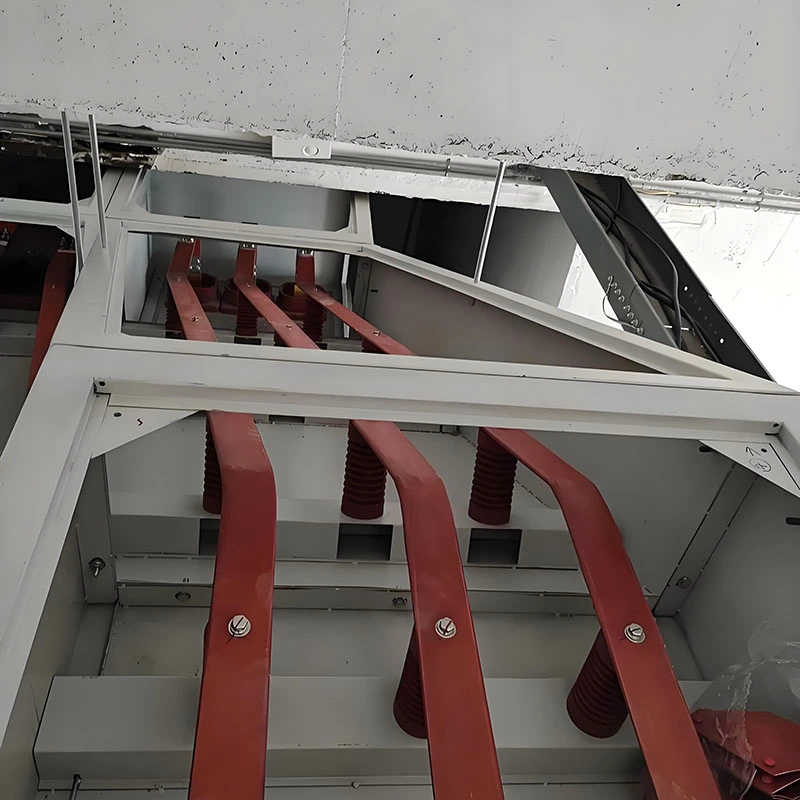

Aluminum Alloy Enclosed High Voltage Bus Duct

製品の適用範囲

アルミニウム合金密閉型高電圧バスダクトは、次のような高需要の電力伝送シナリオ向けに設計されています。

変電所（内部および外部電力接続システム）

発電プラント（発電機からの安定送電）

産業工場（鉄鋼、化学、機械製造工場）

大型商業施設

高層ビル（エレベーター、空調システム、防火システム）

従来の露出バスバーシステムの理想的な代替品であり、最新の電力インフラストラクチャに、より安全でコンパクトなソリューションを提供します。

主な利点と機能

1. 高い安全性と確実な動作

▪完全に密閉されたアルミニウム合金ハウジングにより、通電中の導体との直接接触を防止します。

▪ほこり、湿気、外部汚染からの保護

▪IP54 / IP66 までの高い保護等級 (屋外バージョン)

統合された接地構造により、ハウジング全体の電位が均等になり、感電のリスクが軽減されます。

三重断熱システム

▪絶縁導体被覆

▪相間の空気絶縁

導体とハウジングの間の DMC 絶縁サポートブロック

この多層断熱設計により、湿気の多い環境や過酷な環境でも優れたパフォーマンスが保証されます。

強い短絡耐性

▪アルミニウム筐体により渦電流損失と熱の蓄積を低減します。

▪短絡状態時の電磁ストレスを効果的に低減します。

▪高い故障電流の影響下での機械的強度とシステムの安定性を強化します。

2. 高効率・省エネ性能

▪低抵抗の高導電性銅/アルミニウム導体

▪電圧降下を低減し、電力損失を最小限に抑えます。

▪表皮効果が低いため、電流分配効率が向上します。

最適化された接続設計

▪デュアル銅接続プレートにより接触面が増加

▪ボルト締め絶縁構造により接合部の温度上昇を低減

▪長期的な運用の安定性と効率を向上させます。

3. 優れた熱管理

▪押し出し放熱構造のアルミニウム-マグネシウム合金筐体

▪統合されたヒートシンクと換気設計により、冷却効率が向上します。

▪ファン補助エアフローを備えたオプションのアクティブ冷却システム

▪内外面コーティングにより放熱バランスが向上

これにより、高負荷条件下でも安定した動作が保証され、寿命が延長されます。

4. 簡単なインストールと柔軟な構成

▪モジュラー構造により、最小限のサポートで長距離の設置をサポート

▪標準化されたセクション設計により、位置合わせと組み立てが容易になります。

▪プラグインおよびスロット接続システムにより、設置時間を短縮します。

▪さまざまなエンジニアリング環境での垂直および水平設置をサポートします。

このシステムは、迅速な導入と人件費の削減を目的として設計されており、大規模なインフラストラクチャプロジェクトに最適です。

5. 認定された品質と国際規格への準拠

▪関連する IEC 規格に従って設計

▪絶縁抵抗 ≥ 100MΩ (2500V 絶縁試験)

▪1分間の電源周波数耐電圧テストによる工場テスト済み

▪業界標準の要件を満たす強力な機械的性能

Fenghua Electric は、世界中の顧客にコンプライアンス、信頼性、調達の信頼性を保証するためのテストレポートと認証を提供します。

品質保証: 認定済み

規格への厳格な準拠：製品設計は関連規格に準拠しており、曲げ強度は規格 ZBK36002-89 の要件を満たしています。各密閉バスバーユニットの絶縁抵抗は 100 MΩ 以上です (2500 V メガオーム計を使用して測定)。出荷前に、すべてのユニットは 1 分間の電源周波数乾燥耐電圧テストを受けます。電源周波数耐電圧および雷インパルス耐電圧値はいずれも国家規格に完全に準拠しています。

権威ある認証による裏付け: 同社は、さまざまなバスバー仕様に対する包括的なテストレポートと必須の認証証明書を取得しています。これにより、お客様の多様な製品要件と技術的ニーズを確実に満たし、安心してご使用いただけます。

パラメータのカテゴリ	技術仕様
動作周波数	50～60Hz
電圧範囲	3.6～35kV
定格電流	400～6300A
保護クラス	屋内タイプ：IP40、IP41、IP54、IP55。屋外タイプ：IP66
絶縁抵抗	各密閉バスバー部の絶縁抵抗値：≧100MΩ（2500V絶縁抵抗計で測定）
絶縁耐力	出荷前に、各密閉バスバーセクションは、国家規格に従って、1 分間の電源周波数乾燥耐電圧テストを受けます。
接地システム	IEC 364-5-54 で指定された接地システムの要件に準拠しています。
