2000A 空気絶縁母線路

2000A 空気絶縁母線路は、主に建物または産業システムで電気エネルギーを安全かつ効率的に伝送するために、配電システムで使用される大電流伝送デバイスです。定格電流は 2000 A で、導体をケースから絶縁するための絶縁媒体として空気を使用します。

•定格電流: 2000アンペア

●断熱方式：空気断熱

•機器タイプ: 母線路/母線トランキングシステム

簡単に言うと、従来のケーブルの代わりに金属バスバーを使用する大電流伝送システムです。

ケーブルと比較したメリット

主な利点

1. 安全保護、複数の保証

分割空気絶縁構造を利用することで、相間の安全空間と沿面距離は国家基準をはるかに上回り、短絡のリスクを効果的に排除します。内部絶縁部品は高強度エポキシ樹脂で作られており、動的安定性と熱安定性に対する製品の耐性が大幅に向上し、瞬間的な短絡電流サージに耐えることができ、配電システムを保護します。ソケットには安全ガードが取り付けられており、通常の状態では閉じて鉛シールで密閉することができ、ほこり、異物の侵入、誤動作を防ぎます。ジャンクションボックスを接続するときに電源を切断する必要はありません。アース線は切断する前に必ず接続されるため、操作の安全性がさらに高まります。製品の保護等級はIP40に達し、専用アクセサリを使用することでIP54まで保護できるため、優れた防塵・防湿性とさまざまな屋内環境への適応性を実現します。

2. 高効率の放熱、省エネ、消費量削減

導体には銅含有率99.99%以上の高純度電解銅を使用し、表面には酸化防止、導電性、低抵抗、低電力損失に優れた錫メッキを施しています。外殻は馬鞍山鉄鋼の高張力冷間圧延鋼材を使用し、一体成形の波形構造となっており、優れた機械的強度と放熱性能を兼ね備えています。自然な空気対流と組み合わせることで、二重の放熱システムを形成します。従来のケーブルと比較して、温度上昇が 25% 減少し、電流容量が 30% 増加しました。定格電流を長時間通電した場合でも、導電部の温度上昇を規格範囲内に厳密に制御することで、追加の冷却システムが不要となり、ランニングコストを削減します。

3. 便利な設置と柔軟な適応

モジュラー設計を採用し、直線部、屈曲部、T字分岐など様々な接続方法に対応します。現場の要件に応じて柔軟に組み合わせたり接続したりして、さまざまな配線シナリオに適応できます。自動補償接続とワンボルトクランプ端子を備え、高い調整能力を備えています。突合せ取り付け方式により、設置時間を大幅に短縮し、人件費を削減します。豊富なバスバーコネクタを備え、コネクタボックスの柔軟な分岐に対応します。負荷とバスバーユニットを最短経路で接続できます。その後のワークショップ機器の追加、移設、改修の際にもバスバー システムを変更する必要がなく、優れた互換性を備えています。隣接する電流定格が変わった場合でも、外側ケーシングを交換する必要はありません。

4. 堅牢で耐久性のある構造

外装ケースは一体成型により製造されており、高い機械的強度を実現しています。スパン6mでバスバー中心部の耐荷重は60kgです。不均一な温度変化下でも、ケーシングの中心オフセットは 10mm を超えず、強力な耐振動性と耐衝撃性を実現します。ケーシング表面には静電溶射処理を採用し、腐食や錆を防止し、耐用年数を延ばします。すべてのコンポーネントは厳格なテストを受けています。この製品は電源周波数耐電圧および熱安定性試験に合格しており、試験後の大きな変形はありません。通常の状態では、各セクションの絶縁抵抗は 50MΩ 以上であり、全負荷下でも長期にわたって安全に動作でき、耐用年数は数十年です。

5. コンプライアンスと認証、信頼できる品質

青島鳳華電機製造有限公司は送配電設備の専門メーカーとして、完全な生産・試験システムを備えています。当社の製品は厳格な品質管理を受けており、複数の認定証明書と特許技術を保持しており、関連する国内業界標準と国際仕様に準拠しています。電源周波数耐電圧、絶縁抵抗、温度上昇など複数の指標をテストすることで、すべての製品が設計基準を満たしていることを確認し、お客様に安心の品質保証を提供します。

技術的パラメータ

該当するシナリオ

青島鳳華電器製造有限公司の 2000A 空気絶縁母線路は、高電流送電容量、安全で信頼性の高い性能、柔軟な設置方法を備えており、次のシナリオで広く使用されています。

産業分野: 産業プラント、高エネルギー消費ワークショップ、製造生産ラインなど、大電流機器の電源ニーズを満たす。

建築部門：高層ビル、複合商業施設、オフィスビル、住宅街等において、効率的な電力供給を実現する幹線配電線としての役割を果たします。

電力部門: 変電所、配電室、変圧器と配電盤の接続、配電盤間の接続など。

その他のシナリオ: データ センター、鉄道輸送サポート施設、病院、学校、および電源の安定性とセキュリティに対する高い要件が求められるその他の場所。

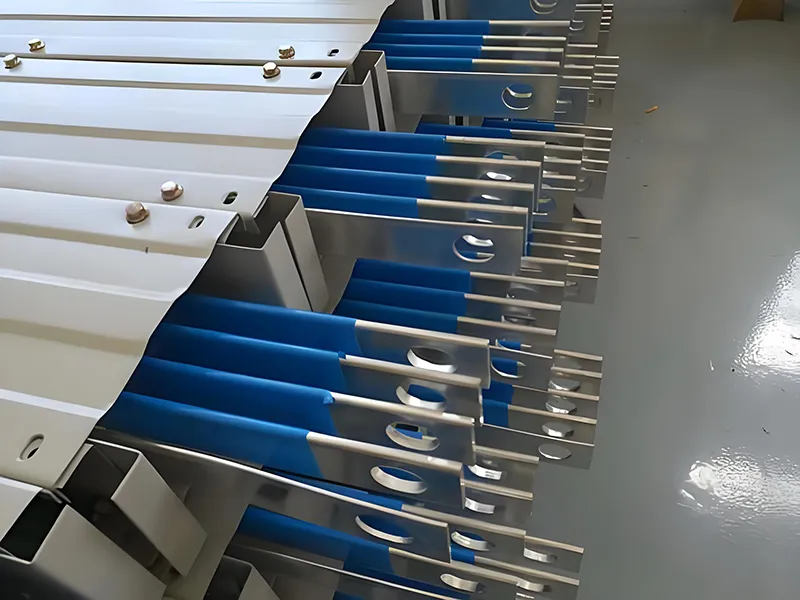

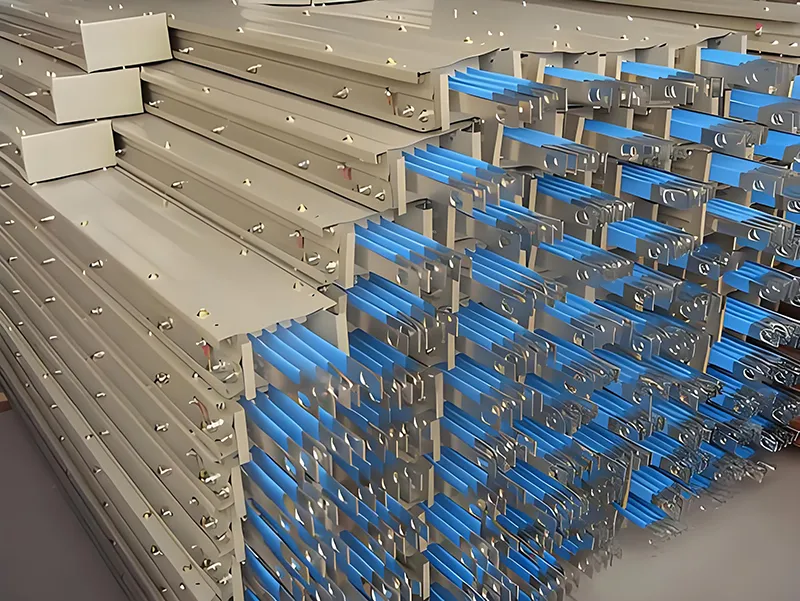

製品構造

製品は導体ユニット、絶縁支持ユニット、ハウジングユニット、接続ユニットで構成されます。コンパクトで合理的に設計された構造が特徴です。

導体ユニット: 高純度電解銅バスバー、錫メッキにより優れた導電性と電力損失の低減を実現。

絶縁サポートユニット: 高強度エポキシ樹脂絶縁コンポーネント。相間絶縁を提供して絶縁性能を確保し、動的安定性と熱安定性を向上させます。

ハウジングユニット: 一体型波形冷間圧延鋼ハウジング。腐食と防錆のために静電スプレーされ、機械的強度と放熱性を兼ね備え、同時に接地保護も提供します。

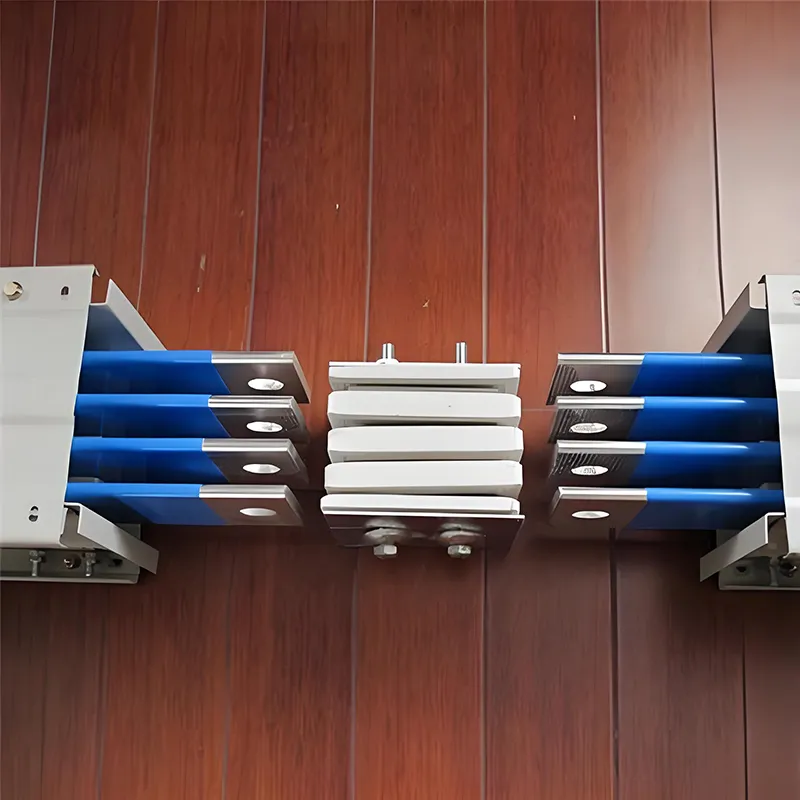

接続ユニット: 自動補正コネクタとシングルボルトクランプ端子により、便利で信頼性の高い接続を実現し、接触抵抗を効果的に低減します。

購入メモ

1. 製品は、特定の顧客のニーズと現場の配線要件を満たすために、さまざまな長さと配線方法でカスタマイズできます。

2. すべての製品には完全な品質検査報告書と適合証明書が付属しており、現場での受け入れをサポートします。

3. 当社は、お客様が設置と試運転を完了し、製品の正常な動作を保証できるよう、専門的な設置ガイダンス サービスを提供します。

4. 万全のアフターサービス体制を整えております。製品保証期間中に品質上の問題が発生した場合は、迅速に対応し、修理または交換サービスを提供いたします。

5. お問い合わせ、現地訪問、ご購入のご相談など、お気軽にお問い合わせください。私たちは高品質の製品とサービスを提供することに専念しています。

よくある質問

1. 2000A バスウェイの導体にはどのような材料が使用されていますか?

導体は通常、高導電性の銅またはアルミニウムのバスバーで作られています。銅バスバーはより高い導電性と耐久性を提供し、アルミニウムバスバーは大規模配電システムにとってよりコスト効率の高いソリューションを提供します。

2. 空気断熱母線路システムの利点は何ですか?

空気断熱母線路システムにはいくつかの利点があります。

•高い電流容量

●放熱性に優れています。

•モジュール式で柔軟な設置

•メンテナンスと拡張が簡単

・ケーブルシステムに比べて設置スペースが小さくて済みます。

3. 2000A 空気絶縁母線路はどこで一般的に使用されていますか?

2000A 空気絶縁母線路は以下の分野で広く使用されています。

・工業用製造工場

・データセンター

•商業ビル

•ショッピングモール

•病院

•空港および交通ハブ

安定した大容量の配電が必要な施設に最適です。

4. 空気絶縁母線路はケーブル システムとどのように異なりますか?

従来の電力ケーブルと比較して、空気絶縁母線路には次のような利点があります。

・電流容量が大きい

•優れた熱性能

•システム拡張が容易

•より信頼性の高い接続

•大きな電気負荷に対する迅速な設置

5. 2000A 空気絶縁母線路の標準的な電圧範囲はどれくらいですか?

ほとんどの 2000A 空気絶縁母線路システムは、プロジェクトの要件と電気規格に応じて、通常 380 V ～ 690 V の範囲の低電圧配電用に設計されています。

6. 2000A 空気絶縁バスウェイは長期運転に対して安全ですか?

はい。適切に設計され設置された 2000A 空気絶縁母線路には、金属製の保護エンクロージャ、絶縁サポート、接地システムが含まれており、長期間の使用期間にわたって安全で信頼性の高い動作が保証されます。

7. 2000A バスウェイ システムは将来拡張できますか?

はい。バスウェイ システムの主な利点の 1 つは、モジュール式設計であることです。追加のバスウェイセクションまたはタップオフユニットを後から追加して、大規模な再構築を行わずに配電ネットワークを拡張できます。
